深井潜水泵的应用与深井潜水泵的运行检查

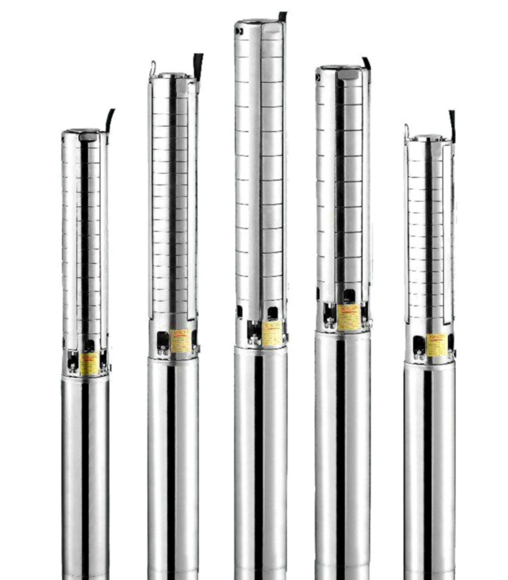

一、深井潜水泵的结构解析:
    深井潜水泵是主要用于深井取水的一种潜水泵产品,当然它也不光只能用于取井水。在实际的应用中,它可以较好的适应其他适合使用潜水泵的其他工况。QJ深井潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机,电机与水泵通过爪式或中.键筒式联轴器直接;配备有不同规格的三芯电缆:起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成,采用法兰联接,高扬程电泵釆用闸阀控制。
    QJ深井潜水泵潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙烯绝缘,尼龙护套耐水电磁线,电缆联接方式按QJ型电缆接头工艺, 把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕-层。再用防水粘胶带缠2-3层,外面包上2-3层防水胶布或用水胶粘结包一层橡胶带(自行车里胎)以防渗水。深井地热潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上:导流壳采用嫘纹或螺栓联成一体。QJ深井潜水泵上部装有止回阀,避免停机水锤造成机组破坏。深井潜水泵潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
二、深井潜水泵的运行检查:
    1、深井潜水泵运行前检查:
        1)应有能吊起3米以上高度的、能承受机组全部重量的起重设备(最好用吊车),及三脚架、卡板、扳手、螺丝刀、克丝钳、500V兆欧表、绝缘橡胶自粘带等安装设备。
        2)检查电机的安装尺寸与水泵的安装尺寸是否符合,电机功率是否合适。
        3)检查电源的电压、频率,是否与电机铭牌相符,所用的控制柜参数是否与电机匹配。
        4)检查动力电缆有无破损,其规格选择是否合理,并将电缆侵入水中6小时,用500V绝缘电阻表测其对地绝缘电阻应不低于500兆欧。(单指接头部位对水的绝缘电阻)引出电缆与动力电缆的对接
    2、深井潜水泵准备试运行:
        1)剥去电缆的外层护套及主绝缘层,露出铜线35-40mm,将靠近线芯部分的橡胶修成锥形,把线芯上的氧化层打磨干净,并用酒精(最好用盐酸)擦净线芯及待包扎的绝缘层、护套层并使其自然干燥。
        2)接头:(1)动力电缆(2)聚氯乙烯粘带(3)自粘性丁基橡胶带(4)φ1mm铜线(5)焊锡(6)引出电缆
        3)准备好500W电烙铁、松香、焊锡、lmm裸铜线及绝缘带。
        4)用裸铜线均匀扎紧电缆线芯,用电烙铁加热、渗锡,要求渗透、渗匀。用锉刀修理平整焊接部分(不允许有毛刺和尖梭),并再次用酒精擦干净待包扎部分,晾干。
        5)先用自粘性丁基胶带半迭包三层,并逐步向线芯的外部延伸。包扎时必须把胶带拉伸200%,外层再用聚氯乙烯粘带半迭包三层,也逐步往外延伸,保证包扎部分不短于200mm.
        6)三芯电缆接头时应将三个接头位置依次错开一定距离,防止短路。
        7)引出电缆为双引缆时的接线方法:(1)电缆接完头以后摇测电缆与电机(不加水时)的绝缘电阻,其值不低于150兆欧;(2)电机加满水后再次摇测电机绕组的绝缘电阻应不低于40兆欧;(3)通电试验一下转向(时间不超过2秒),做好相续位置标记。
    3、开始下井:在下井的同时不断的摇测绝缘电阻观测其变化以防井壁挂破电缆绝缘皮,如果发现QJ深井潜水泵绝缘程度急速下降至0.5兆欧以下时就要将机组提上来检测原因。如果没有意外,下井完毕就可以通过前面讲过的步骤开机试运行了。
三、深井潜水泵的应用:
    多数情况下,潜水泵都在取水中使用,在管中泵使用中,以及上海毅东泵业供水设备中使用,潜水泵产品也在建筑供水行业中被使用。建筑行业中大多数的供水设备和单泵使用泵型为管道泵等,相比于管道泵,潜水泵的优势在于其静音的效果,在供水设备和管中泵中使用静音效果较好,较好的满足建筑中使用要求。深井潜水泵同样可以使用在喷泉水景等行业,循环输送水质,我们通常称这种应用下的水泵为喷泉泵,但实际上与深井潜水泵为类似的潜水泵产品,因应用场景不同命名不同。喷泉行业也是潜水泵较常使用的场景。
