井点用泵的工作原理、特点及应用

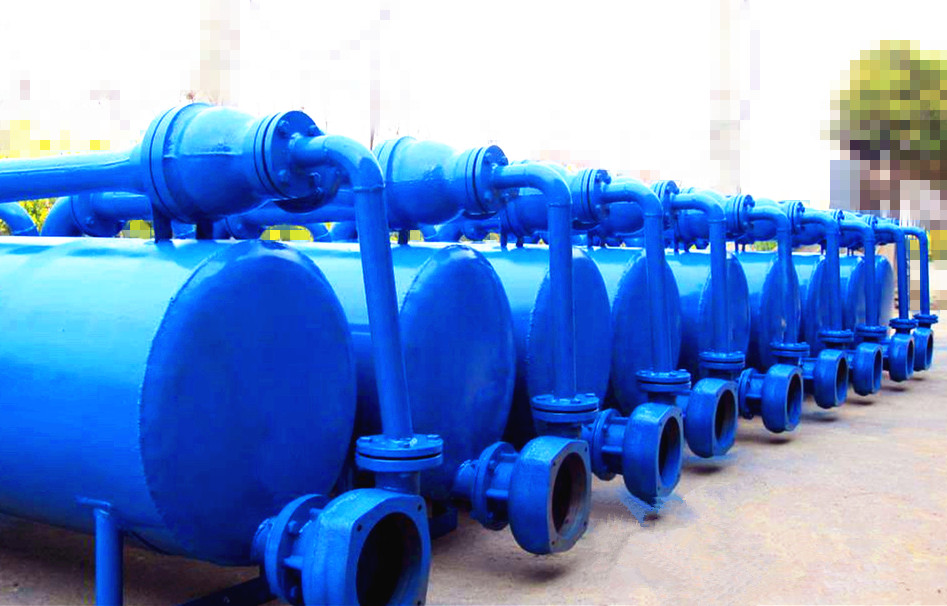

一、井点用泵机组工作原理 ：

    井点用泵机组主要是将井点管埋设到一定深度的含水地层里，利用 井管内外水位差，使土层里的地下水通过砂滤层、滤网流入井管。再被井管内的潜水泵排出地面。同时利用地面上安装的真空排水机组，通过管路连接，使井管内产生 负压，利用井管内外压差，加速地下水的渗流，从而迫使降水区域内的地下水位快 速下降，达到降低地下水之目的。

二、井点用泵机组的特点 ：

    1、井点用泵机组适用范围较广，既可适用于渗透性较强的砂性土，又可适用于渗透性较差的粘性土。

    2、降深大，最大深度可达50m左右。

    3、大口径深井点滤网过水面积大，有效地减少水跃现象，增加了降水深度。

    4、在同样达到降水效果的前提下，大口径深井点的间距较一般井点大，既节省成本、提高工效，又方便管理。

    5、大口径深井点刚度大，当土体少量位移时，不易弯曲损坏，保证了降水的连续性。

    6、井点用泵机组弥补了轻型井点降水在深度和流量上的缺陷！电量仅为轻型井点的30％左右。

    7、大口径深井点既可群体使用，也可任意编组或单根使用。

    8、潜水泵和真空排水机组配合使用，降水效果效益明显提高

三、井点用泵机组的适用范围 ：

    井点用泵机组于各类砂性土、粘土，而且也适用于淤泥质粘性土。该工法适用降深范围大，一般为8～50m，当需降低淤泥质土中含水量大、地层水源补给较丰富的场合时，可用小型深井潜水泵直接从井管内抽水(即重力排 水)。当排水达到潜水泵无法吸到水时，可将井管上口密封并连接真空排水机组，形成真空排水，促使土壤中水分渗出，注意：潜水泵和真空泵要根据具体情况配合使用， 可以轮流开启也可以同时开启，深井潜水泵出水口阀门的开、关要配合好。 本机组一般适用大中型地下工程、深基坑开挖等工程。

四、井点用泵机组的型号参数 ：

测定条件：大气压760mmHg，工作水温25℃，被抽介质为清水。

五、井点用泵机组的施工工艺 ：

1、施工顺序：

    1.1、钻孔：钻孔深度＝井管埋设底标高＋3～5m，钻孔直径：φ600-800，垂直度1％。

    1.2、下井点管：钻孔到达规定深度后，拔出潜水钻机，即下入井点管到达设计标高，井管上端固定，防止井管维续下沉。

    1.3、加砂：下入井点管后，立即向孔内加砂，黄砂规格按设计要求而选定。 1.4、抽水清孔：加好黄砂后的井点管要及时抽水清孔。 1.5、正式抽水：一般情况下，应在地下工程开挖前7天抽水，并测定水位观 测孔内水位是否达到设计要求，工程开挖施工过程中井点降水要连续进行。

2、工艺流程

    井点孔放样→挖井点孔、排泥沟→钻机就位、试车→钻孔→下井管→加黄砂→ 加水清孔→安装、调试真空排水机组、潜水泵→正式运行。

    2.1、打井点前准备工作：φ400井点管下部滤网管一般用60目尼龙布包扎，并 且要将所有孔眼全部包住、扎牢。

    2.2、潜水钻机的钻头直径为φ800，钻进速度控制在每分钟50cm，不宜太快、 边钻孔、边向钻机加入压力水，加水流量控制在1.3m3／min，水压为0.5Mpa。同时加入压缩空气，促使泥浆顺利翻出孔口被排走。

    2.3、钻孔到位后，继续向孔内加入清水，将孔内泥浆加以稀释，拔出钻机，要立即居中下入井点管，在下井点管过程中，井点管可能会浮在某一标高上面下不去。 要及时向井管内加入清水，增加井管自重，迫使下沉到位，严禁在坍孔情况下插入 井管，凡遇坍孔，要拔出井管重新钻孔。

    2.4、砂滤层所用黄砂一般选取中等偏粗，最好用10～20目加工砂，加砂量由 设计计算而定。

    2.5、抽水清孔指井点管加砂后立即抽水，同时向孔内不断加入清水，利用井管内外水位差，使夹在黄砂里的泥浆不断被井点抽出，提高砂滤层的透水性能。

    2.6、正式抽水应在工程开挖前7天进行，通过群井持续抽水，测定观测孔水位 是否下降到设计要求，否则要查明原因，处理后才能正式开挖。

六、井点用泵机组的材料要求：

    大口径深井降水工法主要有井点制作、钻孔沉管、管路安装等组成。

1、φ325-426井点管既可用成品钢管，也可用S4-6钢板卷制，在焊接中要进行 剖口焊接并进行焊接质量检查以确保质量。

2、井点管的滤网包扎一般可选用60目尼龙网布或铜丝布，包扎过程中拉紧、 扎牢，下井管前要检查，有破损及时修补。

3、钻孔用水应是可饮用的河水，井水及其他清洁水，若含有杂质有毒的工业水、海水和生活废水等不应取用。

4、井点总管安装分为真空管路与排水管路两种。

    4.1、真空管路一般选用φ40无缝钢管，法兰联接，安装后要试压，不得有损漏 现象。

    4.2、排水总管一般选用钢管，所选口径应根据总的排水量计算决定，安装后试压并冲清管内杂质。

5、细黄砂中含有极细颗粒太多，容易使滤网孔眼堵塞，影响渗水效果，故不可作为井点管的砂滤层用料。必须选用中粗以上的黄砂，最好选用10～20目工业砂作滤料。
