齿轮油泵装配图过程

   根据齿轮油泵的工作原理示意图和零件图，绘制泵上所有非标准件的二维零件图和装配图，所有零件的三维图形，三维装配图、三维爆炸图。

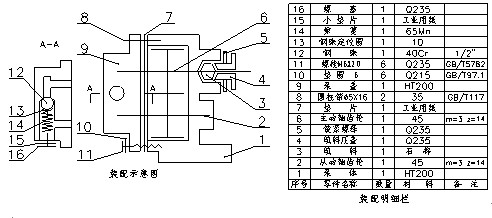

1、齿轮油泵装配图和装配及明细表。

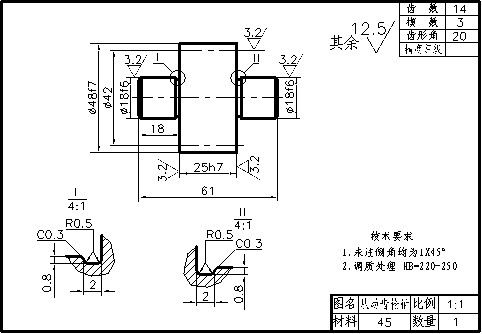

2、从动齿轮轴的零件图。

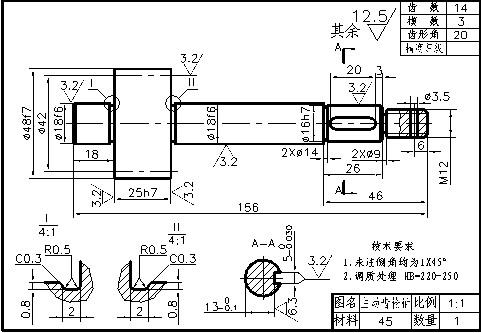

3、齿轮油泵主动齿轮轴的零件图。

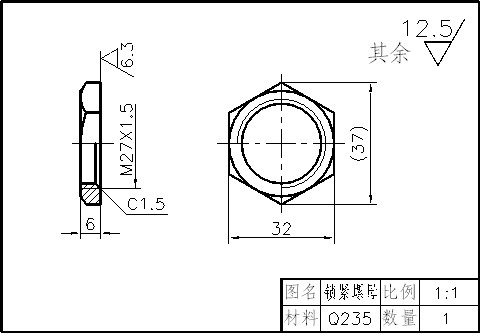

4、齿轮油泵锁紧螺母的零件图。

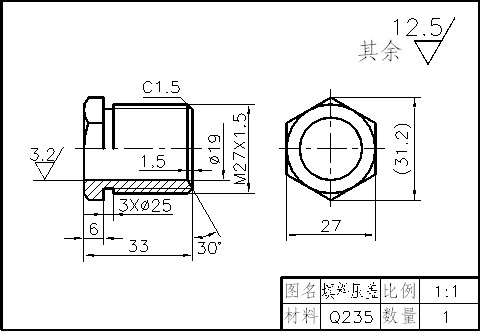

5、填料压盖的零件图。

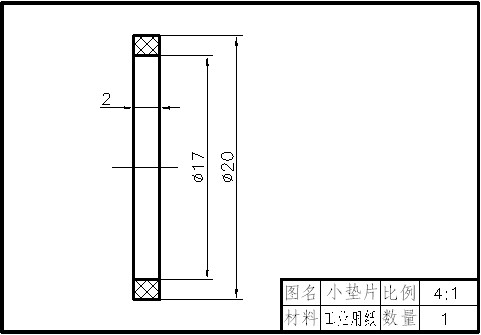

6、齿轮油泵小垫片的零件图。

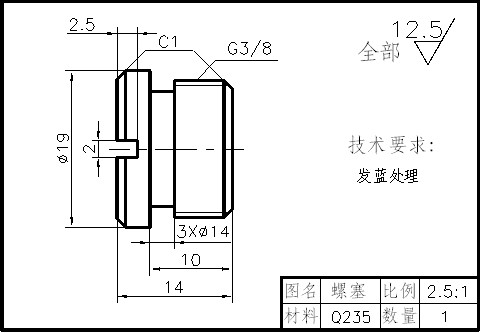

7、螺塞的零件图。

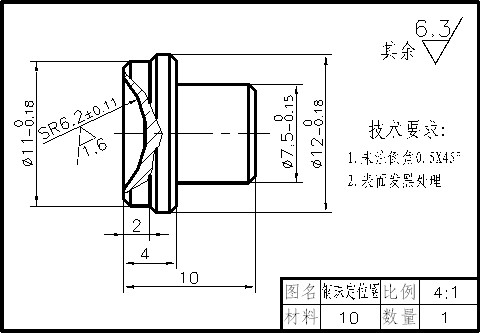

8、钢珠定位圈的零件图。

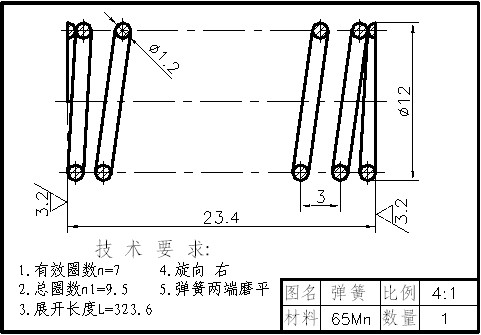

9、弹簧的零件图。

10、齿轮油泵泵盖的零件图。

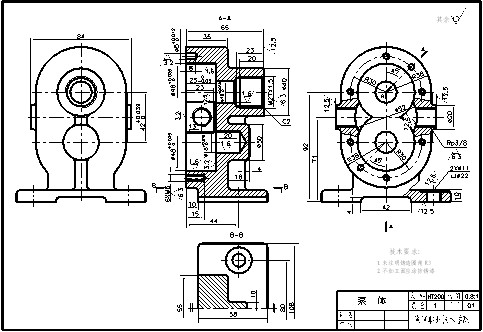

11、齿轮油泵泵体的零件图。

12、齿轮油泵装配图。

13、齿轮油泵装配图爆炸图（作为参考）。
