HW型混流泵结构及安装说明

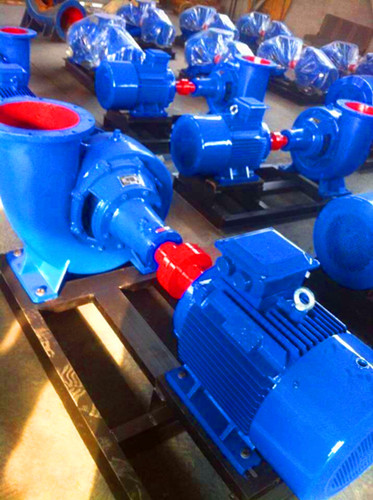

HW型混流泵为卧式、单级、单吸、蜗壳式混流泵。适用于输送清水及物理、化学性质类似于水的其他液体。广泛适用于农用排灌、工业和城市给排水等多种场合。特点：结构简单、使用可靠、装修方便，而且效率高、体形小、重量轻。HW型混流泵有直接传动和变速传动两种传动型式，常用动力是电动机和柴油机。100HW~300HW泵为垂直向上出水，400HW~800HW泵为水平出水，350HW泵有垂直出水和水平出水两种型式。HW型混流泵主要有泵盖、叶轮、泵体、泵轴、轴套及轴承体（口径≤350mm）或轴承架（口径≥400mm）等主要零件构成。泵盖分别于泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小，会产生摩擦；间隙过大，会导致泵体内的压力水大量回流，使泵的效率降低。实际使用的事宜间隙为0.3~0.7mm（将泵轴推向泵的进口端），间隙可用增减纸垫厚度来调整。轴封装置由调料、填料压盖、填料环和泵体上的填料函组成（150HW~200HW型混流泵无填料环）。其作用是防止空气吸入泵内和防止水从泵内过多的沿轴流出。轴套用以保护泵站，磨损后可及时更换。泵站用单列向心球轴承支撑。轴承可用润滑油润滑，油量应控制在油标杆的杆线间；也可用润滑脂润滑，可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水。为扩大泵的使用范围，满足用户不同要求，可切割叶轮外径或换用不同性能的叶轮（加字母“A”等表示）。HW型混流泵从联轴器看，叶轮为顺时针方向旋转（650HW型混流泵旋转方向相反）。
HW型混流泵的安装：HW型混流泵常用落地式安装，也可采用半落井安装。半落井安装有时可减少落地安装吸程高和因进水管路长而增加的损失。
1、安装原则：（1）泵的安装高度：最高上水面不应高于轴承下端，最低上水面取决于泵的允许吸上真空高度[Hs]（应减去管路损失）；
（2）水泵应尽可能靠近水源，以缩短进水管路，减少管路损失；
（3）管路应尽量直和短。一般在进水口用一个弯管。利用水泵底脚基础浇斜，可省去出水弯管。
2、注意事项：（1）用皮带传动时，水泵和动力机的皮带轮应对正。皮带轮和皮带外宜设安全罩；
（2）泵盖不宜直接接弯管。应先接直管后再弯管，以保证进口处流速分布均匀；
（3）管路各连接法兰间，应家橡皮垫或石棉线，以防漏水和漏气；
（4）进水管伸入进水池的位置应合适。进水管口距池底一般为1D~3D，进水管口距最低枯水面一般为1D~3D，进水管距进水池壁一般为（1~1.5）D，（D为进水管口径）小泵取大值，大泵去小值；
（5）出水口应淹没在出水池的水里，并尽量靠近水面，以减少扬程损失；
（6）进水口前应有网罩，以防水草杂物进入泵内打碎或堵塞流道；
（7）泵装在船上使用并采用润滑油（稀油）润滑时，应考虑到泵在上水时引起船头压低或船身倾侧，必须保证泵轴在泵运行时保持水平位置，以免轴承因缺油而损坏；
（8）650HW型混流泵一般采用单列向心推力球轴承446322两套，采用油润滑。在装配和使用时，必须保证有适宜的轴向流动间隙（调整纸垫厚度），使轴承有良好的承载能力和使用寿命。
HW型混流泵属于离心泵和轴流泵之间的一种泵，出水量大，但是扬程较低，适用于南方地表水源丰富的地区。常见的型号是HW型混流泵，可以用电机作动力，也可用柴油机作动力。也可根据用户的要求发展多种形式的混流泵(如立式、机械密封、特殊材料等)，用户并可根据使用具体要求在一定范围内改变水泵的转速。
