如何区分卧式磁力泵与卧式离心泵

    叶片式卧式磁力泵是依靠磁力联轴器（磁力耦合驱动）带动叶轮连续旋转，将能量传递给被输送的液体，使其速度（动能）和压力能（势能）均增大（主要是速度增大），然后再将其速度降低，使大部分动能转换为压力能，在被送液体压力升高后实现输送。叶片式卧式磁力泵主要有磁力驱动离心泵和磁力驱动泵旋涡泵。
    卧式磁力泵是根据叶片式泵中的卧式离心泵进行设计的，只是在驱动形式上采用磁传动原理。由于离心式卧式磁力泵与卧式离心泵工作原理相同，主要是依靠一个或数个叶轮旋转时产生的离心力而输送流体的，所以称为卧式磁力驱动离心泵。

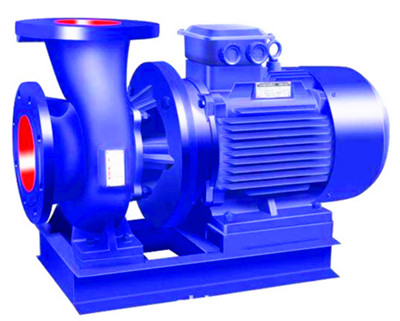

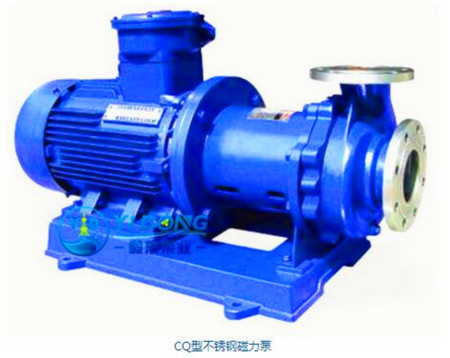

    卧式磁力泵与卧式离心泵的差异：卧式磁力泵是在原卧式离心泵的基础进行设计、改制的，除驱动形式、密封形式不同外，其结构、原理等基本相同。如左下图所示是普通卧式离心泵效果图；右下图所示为卧式磁力泵效果图。可根据两幅图加以对照比较其差异。

    一、普通卧式离心泵电机直接带动水泵叶轮，或通过联轴器带动叶轮，卧式磁力泵是通过磁力带动叶轮，可以无需机械密封，有效防止漏水。
    二、但是卧式磁力泵只能做小功率的，磁传动部分由内外磁转子组成；隔套将内磁转子及介质与外磁转子隔绝；外磁转子由电机驱动，转动时利用磁稠合特性带动内磁转子旋转，完成非接触的力矩传递，从而达到驱动泵的目的。隔套将内磁转子及介质与外磁转于完全隔绝，从而卧式磁力泵有别于其它机械密封泵，无动密封，只有静密封，从根本上解决了流程中机械密封泵的跑、冒、滴、漏问题，做到了完全无泄漏。
    三、 同使用机械密封或填料密封的卧式磁力泵和卧式离心泵相比较，卧式磁力泵具有以下优点;
        1．泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏；
        2．无需独立润滑和冷却水，降低了能耗；
        3．由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响；
        4．过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。
    卧式磁力泵（磁力驱动泵）主要由泵头、磁力传动器（磁缸）、电动机、连接底板等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。
    卧式离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。卧式离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。
