轻型井点降水用泵和管井降水用泵方案介绍

1.管井降水用泵方案：
    管井降水用泵是在基坑周围布置一些单独工作的管井，地下水在重力作用下流入井中，用抽水设备将水抽走（见图1.1）。管井降水用泵方案由滤水井管、吸水管和抽水机械等组成。
    管井降水用泵方案较简单，排水量大，降水较深，较轻型井点降水用泵具有更大的降水效果，可代替多组轻型井点作用，水泵设在地面，易维护。管井埋设的深度和距离根据需降水面积、深度及渗透系数确定，一般间距10～50m，最大埋深可达10m。适用于渗透系数较大，地下水丰富的土层、砂层，含水层厚度大于5.0m。

图1.1管井降水用泵方案布置示意图

2.轻型井点降水用泵方案：
    轻型井点降水用泵是一个由井管、集水总管、普通离心式水泵、真空泵和集水箱等组成的排水系统，

    地下水从井管下端的滤水管凭借真空泵和水泵的抽吸作用流入管内，汇入集水总管，流入集水箱，由水泵排出。沿基坑四周每隔一定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。如图1.2所示。

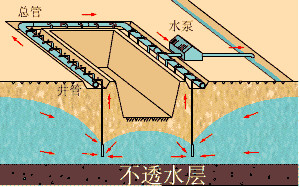

图1.2轻型井点降水用泵方案布置示意图

    轻型井点降水用泵方案特点：
        1、机具设备简单、易于操作、便于管理。
        2、可减少基坑开挖边坡坡率，降低基坑开挖土方量。
        3、开挖好的基坑施工环境好，各项工序施工方便，大大提高了基坑施工工序。
        4、开挖好的基坑内无水，相应的提高了基底的承载力。
        5、在软土路基，地下水较为丰富的地段应用，有明显的施工效果。
3.两者的主要区别：
      ①管井降水用泵方案是单独作用的排水设备，轻型井点降水用泵方案则是一个排水系统；
      ②管井降水用泵方案中地下水在重力作用下进入管井，轻型井点降水用泵方案中地下水由其他设备的抽吸作用流入井管。
