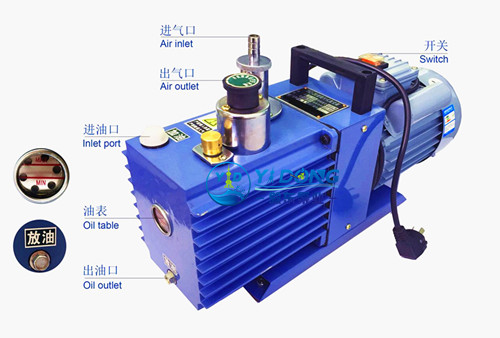

旋片式真空泵的概述及工作原理

　  旋片式真空泵（简称旋片泵）是一种油封式机械真空泵，它装有旋片的偏置转子在泵腔内作回转运动，使由旋片分隔的泵腔工作室容积周期性变化以实现抽气的真空泵。其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
　　旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
　　旋片式真空泵是真空技术中最基本的真空获得设备之一。旋片式真空泵多为中小型泵。旋片式真空泵有单级和双级两种。所谓双级，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。旋片式真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。

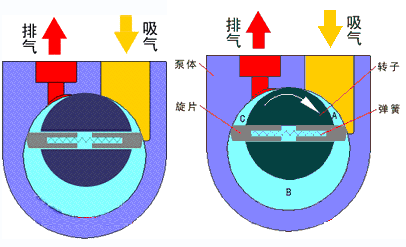

    旋片式真空泵的工作原理示意图

      旋片式真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片式真空泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。
　　 两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，如图所示。当转子按箭头方向旋转时，与吸气口相通的空间A 的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。

    旋片式真空泵常见故障排除
1、泵不转。情况不明不能先开泵，以免加重故障。用手能盘动和不能盘动。
2、漏油。可以发生在轴封，油箱与旋片式真空泵零部件的密封面，放油塞、油标、油孔闷头、定子部件与支座的通孔连接处，气镇阀（例如2X-8）等部位。可由密封件老化，安装不当，损坏失效，表面不平整、有杂质、粗糙和铸件疏松等引起。如果停泵后返油，油会进入气镇阀，不关气镇阀可能会漏油。
3、漏水。可以发生在水管头，水套闷盖平面，放水孔螺塞，放水阀等处，水套钻穿，铸件缺陷，冻裂，也可能导致漏水。
4、喷油。防止喷油用的油盒回油孔的大小、位置、密封状况，挡油板的设计、安装，排气口部分的减雾器、挡油帽、油气分离器，油位的高低，进油量的大小，都会影响泵的喷油，旋片式真空泵口敞开油大气时，直联泵排气口的气流速度可以高达30M/S，吹开油面时，泵内的循环油和气流带出的油就将考验防止喷油的各项措施。
5、最大功率超标。可由长期连续工作入口压力太高、排气压力太高、杂物进入发生咬合、旋片式真空泵温太高、旋片等配合间隙太小、电压太高、泵液返入泵内太多等引起，会使电机损坏。应尽量避免在最大功率附近长期连续运转。如果表面有沉积物，要定期拆开清除。
