YDDL型立式多级离心泵
浏览量：3077
YDDL型立式多级离心泵
一、产品概述:
YDDL型立式多级离心泵系立式单吸多级分段式离心泵，是采用高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要输送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的物理化学性质类似于水的液体。
二、适用范围:
YDDL型立式多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。YDDL型立式多级离心泵介质使用温度不超过80℃，YDDR型立式多级热水离心泵型介质使用温度不超过120℃。
三、工作条件:
1.使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2.使用的环境海拔高度<1000米，超过时应在订货进提出，以便我司为您提供更为可靠的产品；
3.介质使用温度-15℃～120℃;
4.最大系统工作压力≤2.5MPa;
5.周围环境温度应低于40℃,相对湿度低于95%。
6.适用的参数范围：流量：6.2-300m3/h；扬程：24-250m；功率：1.5-200kw；口径：φ40-φ250；转速：1450r/min；
四、型号意义:
200 YDDL(YDDR)288 - 40 × 6
200 - 泵进出口直径(mm)；
YDDL - 立式多级离心泵；
YDDR - 立式多级热水离心泵；
288 - 流量m3/h；
40 - 单级叶轮的扬程m；
6 - 叶轮级数；
五、产品特点:
1.水力模型先进：效率高，性能范围广。
2.结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3.更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4.运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5.立式结构，占地面积小。
六、结构说明: 【附结构设计图】
YDDL型立式多级离心泵是由定子与转子组成。定子部分由进水段、中段、导叶、出水段、填料函体等组成的，为了防止定子磨损，定子上装有密封环、平衡套等。磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触环轴承，泵的轴向力绝大部分由平衡鼓来承担，其余部分残余轴向力由角接触环轴承来承接。进水段、中段和出水段的结合面用纸垫通过拉紧拉大到密封。整个水泵的轴封形式采用填料密封或者是机械密封，这个可以根据用户的需求进行选择。
YDDL型立式多级离心泵该系列的多级离心泵整体是由泵与电机两部分构成，泵与电机是采用的是联轴器连接，整体是刚性连接的。从电机端看，泵为逆时针方向旋转。
七、技术参数：
| 序号 | 型 号 |
流 量 (m3/h) |
扬 程 (m) |
功 率 (kW) |
转 速（r/min） |
| 1 | 40YDDL8-10×2 | 8 | 20 | 1.5 | 1450 |
| 2 | 40YDDL8-10×3 | 8 | 30 | 2.2 | 1450 |
| 3 | 40YDDL8-10×4 | 8 | 40 | 2.2 | 1450 |
| 4 | 40YDDL8-10×5 | 8 | 50 | 3 | 1450 |
| 5 | 40YDDL8-10×6 | 8 | 60 | 4 | 1450 |
| 6 | 40YDDL8-10×7 | 8 | 70 | 4 | 1450 |
| 7 | 40YDDL8-10×8 | 8 | 80 | 5.5 | 1450 |
| 8 | 40YDDL8-10×9 | 8 | 90 | 5.5 | 1450 |
| 9 | 40YDDL8-10×10 | 8 | 100 | 7.5 | 1450 |
| 10 | 50YDDL12-12.5×2 | 12.6 | 25 | 3 | 1450 |
| 11 | 50YDDL12-12.5×3 | 12.6 | 37.5 | 3 | 1450 |
| 12 | 50YDDL12-12.5×4 | 12.6 | 50 | 4 | 1450 |
| 13 | 50YDDL12-12.5×5 | 12.6 | 62.5 | 5.5 | 1450 |
| 14 | 50YDDL12-12.5×6 | 12.6 | 75 | 5.5 | 1450 |
| 15 | 50YDDL12-12.5×7 | 12.6 | 87.5 | 7.5 | 1450 |
| 16 | 50YDDL12-12.5×8 | 12.6 | 100 | 7.5 | 1450 |
| 17 | 50YDDL12-12.5×9 | 12.6 | 112.5 | 11 | 1450 |
| 18 | 50YDDL12-12.5×10 | 12.6 | 125 | 11 | 1450 |
| 19 | 50YDDL12-12.5×11 | 12.6 | 137.5 | 15 | 1450 |
| 20 | 50YDDL12-12.5×12 | 12.6 | 150 | 15 | 1450 |
| 21 | 65YDDL30-15×2 | 30 | 30 | 5.5 | 1450 |
| 22 | 65YDDL30-15×3 | 30 | 45 | 7.5 | 1450 |
| 23 | 65YDDL30-15×4 | 30 | 60 | 11 | 1450 |
| 24 | 65YDDL30-15×5 | 30 | 75 | 11 | 1450 |
| 25 | 65YDDL30-15×6 | 30 | 90 | 15 | 1450 |
| 26 | 65YDDL30-15×7 | 30 | 105 | 15 | 1450 |
| 27 | 65YDDL30-15×8 | 30 | 120 | 18.5 | 1450 |
| 28 | 65YDDL30-15×9 | 30 | 135 | 22 | 1450 |
| 29 | 65YDDL30-15×10 | 30 | 150 | 22 | 1450 |
| 30 | 80YDDL54-20×2 | 54 | 40 | 11 | 1450 |
| 31 | 80YDDL54-20×3 | 54 | 60 | 15 | 1450 |
| 32 | 80YDDL54-20×4 | 54 | 80 | 22 | 1450 |
| 33 | 80YDDL54-20×5 | 54 | 100 | 30 | 1450 |
| 34 | 80YDDL54-20×6 | 54 | 120 | 30 | 1450 |
| 35 | 80YDDL54-20×7 | 54 | 140 | 37 | 1450 |
| 36 | 80YDDL54-20×8 | 54 | 160 | 45 | 1450 |
| 37 | 80YDDL54-20×9 | 54 | 180 | 45 | 1450 |
| 38 | 80YDDL54-20×10 | 54 | 200 | 55 | 1450 |
| 39 | 100YDDL72-20×2 | 72 | 40 | 15 | 1450 |
| 40 | 100YDDL72-20×3 | 72 | 60 | 18.5 | 1450 |
| 41 | 100YDDL72-20×4 | 72 | 80 | 30 | 1450 |
| 42 | 100YDDL72-20×5 | 72 | 100 | 37 | 1450 |
| 43 | 100YDDL72-20×6 | 72 | 120 | 37 | 1450 |
| 44 | 100YDDL72-20×7 | 72 | 140 | 45 | 1450 |
| 45 | 100YDDL72-20×8 | 72 | 160 | 55 | 1450 |
| 46 | 100YDDL72-20×9 | 72 | 180 | 55 | 1450 |
| 47 | 100YDDL72-20×10 | 72 | 200 | 75 | 1450 |
| 48 | 100YDDL108-20×2 | 108 | 40 | 22 | 1450 |
| 49 | 100YDDL108-20×3 | 108 | 60 | 30 | 1450 |
| 50 | 100YDDL108-20×4 | 108 | 80 | 37 | 1450 |
| 51 | 100YDDL108-20×5 | 108 | 100 | 45 | 1450 |
| 52 | 100YDDL108-20×6 | 108 | 120 | 55 | 1450 |
| 53 | 100YDDL108-20×7 | 108 | 140 | 75 | 1450 |
| 54 | 100YDDL108-20×8 | 108 | 160 | 75 | 1450 |
| 55 | 100YDDL108-20×9 | 108 | 180 | 90 | 1450 |
| 56 | 100YDDL108-20×10 | 108 | 200 | 90 | 1450 |
| 57 | 150YDDL150-20×2 | 150 | 40 | 30 | 1450 |
| 58 | 150YDDL150-20×3 | 150 | 60 | 37 | 1450 |
| 59 | 150YDDL150-20×4 | 150 | 80 | 45 | 1450 |
| 60 | 150YDDL150-20×5 | 150 | 100 | 55 | 1450 |
| 61 | 150YDDL150-20×6 | 150 | 120 | 75 | 1450 |
| 62 | 150YDDL150-20×7 | 150 | 140 | 90 | 1450 |
| 63 | 150YDDL150-20×8 | 150 | 160 | 90 | 1450 |
| 64 | 150YDDL150-20×9 | 150 | 180 | 110 | 1450 |
| 65 | 150YDDL200-20×2 | 200 | 40 | 37 | 1450 |
| 66 | 150YDDL200-20×3 | 200 | 60 | 55 | 1450 |
| 67 | 150YDDL200-20×4 | 200 | 80 | 75 | 1450 |
| 68 | 150YDDL200-20×5 | 200 | 100 | 90 | 1450 |
| 69 | 150YDDL200-20×6 | 200 | 120 | 110 | 1450 |
| 70 | 150YDDL200-20×7 | 200 | 160 | 132 | 1450 |
| 71 | 200YDDL288-40×2 | 288 | 80 | 110 | 1450 |
| 72 | 200YDDL288-40×3 | 288 | 120 | 160 | 1450 |
| 73 | 200YDDL288-40×4 | 288 | 160 | 220 | 1450 |
| 74 | 200YDDL288-40×5 | 288 | 200 | 250 | 1450 |
| 75 | 200YDDL288-40×6 | 288 | 240 | 280 | 1450 |

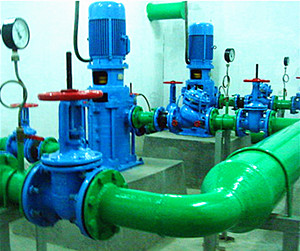

八、使用现场：
