一、产品概述:
    YDXJ型水泵专用巡检控制柜是又称消防智能数字巡检装置和消防巡检柜。该装置可以起到防止消防水泵锈蚀、受潮、水泵动作不正常等故障的作用，确实做到“养兵千日，用兵一时”的目的。
    YDXJ型水泵专用巡检控制柜在非消防状态时，可对消防泵自动巡检运行。自动巡检周期为数小时至数百小时任选，周期时钟自动启动巡检程序且具有手动巡检功能。巡检时，YDXJ型水泵专用巡检控制器会对消防控制柜的主回路进行检测确认正常后，以低转速逐台驱动消防泵使之低速运行，此时驱动功率很小，约是泵电机额定功率的百分之一左右，所以节能显著。由于转速低，所以不会对供水管网增压。若在巡检时接到消防运行命令，则本控制装置会立即中断巡检运行，控制设备会以工频驱动消防泵投入消防命令运行。只有到了下一个巡检周期且无消防事件发生时，才开始一个新的巡检运行过程。巡检时，若水泵发生故障会给出故障报警信息。当发生输入过电压、欠压、缺相、输出过电流、短路时巡检控制器会向消防中心发生报警信息。这种自动巡检的结果可确保消防水泵不会产生锈蚀、锈死现象。本设备还具有主备泵自动互换，当主泵电源自动互投，当主电源故障后，备用电源会自动投入等功能，YDXJ型水泵专用巡检控制柜会对上述所有功能提供数据远传、图像监控、故障报警等功能。

二、适用范围:
    YDXJ型水泵专用巡检控制柜适用于生活小区、生产基地、办公大楼、商场、酒店、宾馆、学校、仓库、医院、部队等等场所，也适用老旧消防工程项目改造，把原有消防基础设备合理利用起来，为用户节省成本。

三、工作条件:
    控制功率：7.5-220KW；
    控制电压：380V；
    控制分路：1-n路电源；
    供电电源：市电、自备电网、柴油发电机组；三相交流380V,（-10%，+15%),50HZ；
    适用电机：一般鼠笼型异步电机；
    环境温度：-10℃-40℃之间；
    相对湿度：20%-90%，无凝露；
    海拔不超过1000米（超过2000米应降容使用）；

四、型号意义:
        YDXJ - 90 / 4
    YDXJ - 水泵专用巡检控制柜
    90 - 巡检水泵最大功率数（KW）
    4 - 巡检水泵的回路数（1-n路）

五、产品特点:
    1.采用中文大液晶触摸屏作为人机界面，操作方便，简单直观；
    2.本公司CPU采用西门子的PLC，性能稳定，安全可靠。
    3.具有过电压、过电流、短路、缺相等保护。
    4.巡检时发生火灾会立即停止巡检，瞬时启动消防泵。
    5.功能齐全可完成消防主回路及消防水泵的低速无压巡检。
    6.巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。
    7.具有上位电话报警功能。（自选）
    8.可通过界面显示巡检运行参数。（自选）
    9.具有巡检时故障参数打印功能。（自选）
    10.设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。（自选）

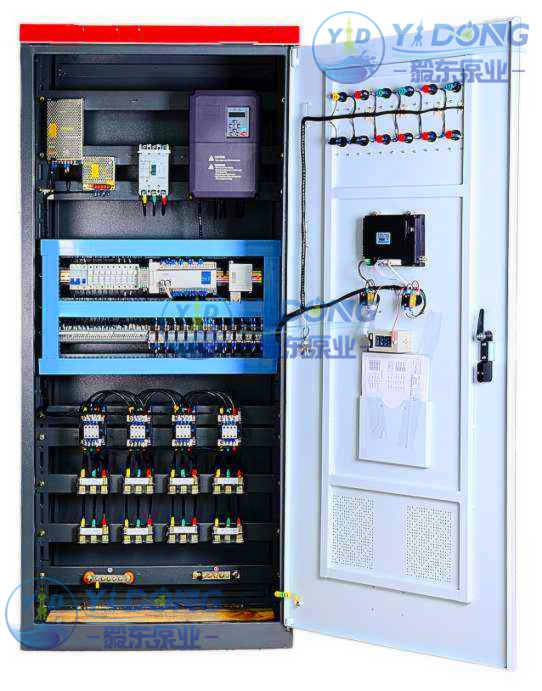

六、内部构造:

七、技术参数：

八、性能说明：
    1.自动巡检装置控制功能：完成对消防泵、喷淋泵的低频和喷雾泵低速自运巡检控制，巡检周期24小时，每次巡检单泵巡检时间为10分钟，巡检周期及巡检时间亦可根据实际要求从几分钟到几天任意调整。消防发生时，可编程控制器接到消防命令后会自动瞬时停止巡检，启动消防泵，消防结束手动关机。
    2.设备具有声、光报警及故障记忆功能，操作为中文菜单清晰易懂，可记忆短路、缺相、过流、过电压、欠电压，通讯等故障便于运行人员检修操作。
    3.YDXJ型水泵专用巡检控制柜具有主回路巡检及消防设备无压巡检两部分组成，可完成对主控回路及水泵的低频自动巡检，巡检时系统不增压。巡检时智能巡检控制器输出指令，智能巡检控制器输出巡检指令逐一对主回路接触器进行巡检，巡检返回信号取自于接触器的主辅助触点。反馈信号时间允许值不大于2S。主回路巡检完成后，巡检控制器会发生下一个巡检指令至无压巡检装置，该装置接到巡检指令后会依次对消防水泵进行低速无压巡检。巡检时电机转速较低，系统不产生水压。整个巡检过程中如设备接到消防命令智能巡检控制器会立即发出停止巡检的指令，瞬时启动消防泵完成消防任务。如巡检过程中动作异常，控制器会记录发生故障的支路号及故障类别，并发出声光报警。同时完成故障的上传（可传至消防中控室或楼控值班室）通知有关值班人员进行检修，确保消防设备万无一失。
