一、产品概述:
    LQRY型导热油泵是我司根据IS型离心泵的性能参数和立式的独特结构，参照GB/56.57-1995标准,采用先进的水力模型进行优化设计而成。轴封选用硬质合金机械密封装置，具有高效节能，性能可靠，安装使用方便等特点，是一种理想的热油循环泵。适用于石油、化工、橡胶、制药、纺织、食品等工业领域，特别是对生产方便面机器的配套是一种理想的产品。主要用于输送不含固体颗粒的弱腐性高温液体，介质温度可达到300度，在我国载热体加热系统中已得到广泛的应用。
    LQRY型导热油泵采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠，是我国消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。LQRY型导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。

二、适用范围:
    LQRY型导热油泵技术先进、效率高，在热态下能长期稳定运转无泄漏，无附加冷却系统，使用安全可靠等特点，在我国载热体加热系统中得到了广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤350℃，是一种理想的热油循环泵。

三、工作条件:
    流  量：4.5-400m3/h
    扬  程：15-85m
    功  率：0.75-132KW
    口  径：25-150mm

四、型号意义:
        LQRY 150 - 125 - 250
    LQRY - 导热油泵(无水冷却热油泵)
    150 - 进口直径（mm）
    125 - 出口直径（mm）
    250 - 叶轮名义直径（mm）

五、产品特点:
    1.该泵布局公允，功能精巧，操作牢靠。适合用于运送不含固体颗粒的高温液体。
    2.采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。
    3.采用进口聚四氟乙烯(简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。
    4.结构合理、技术先进、效率高、长期稳定运转无泄漏、安全可靠、使用温度不大于370度、输送不含固体颗粒、应用广泛。

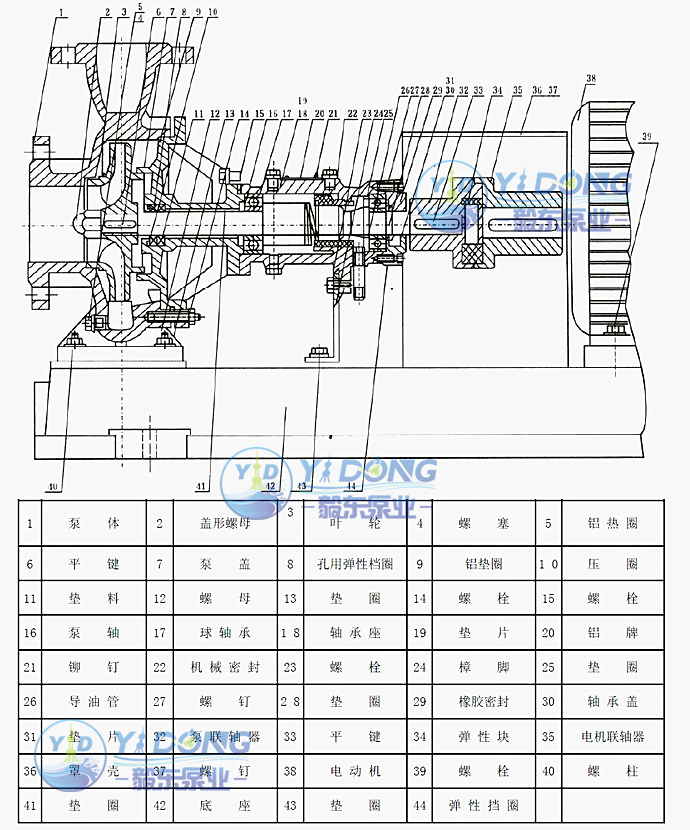

六、结构说明:（附结构设计图）

    LQRY型导热油泵基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。LQRY型导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑， 后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。
    LQRY型导热油泵（1）采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态追应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。（2）采用第三代聚四氟乙烯（简称PTFE）做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。

七、技术参数：

八、怎么选型：
    LQRY型导热油泵依据什么来选型的，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
    1.液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用导热油泵材料和选用那一种轴封型式的重要依据。
    2.操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、导热油泵的位置是固定的还是可移的。
    3.装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
    4.装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
    5.流量是选导热油泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
