YDG/YDW型管道单级离心泵

浏览量:2721

一、产品概述:
   YDG型管道单级离心泵是本公司参照IS型离心泵之性能参数,根据管道离心泵的独特结构组合CFD优化水力模型设计而成的第三代高效节能产品,符合国际标准ISO2858和国家管道离心泵机械部的标准JB/T53058-93要求。具有效率高、流量及扬程范围大、结构合理、成本低、寿命长、占地面积小、安装维修方便等特点。是替代IS、SG等常规产品的最新型离心泵,特别适用于高层建筑的给排水,园林,喷灌、冶金、市政、矿山、食品、化工、空调、消防系统及其它 行业输送水、化学介质及各种液体的理想用泵。
    YDG型管道单级离心泵,流量范围15~1200m3/h,分基本型、扩流型、A、B、C切割 型等250多种规格,并根据流体介质和温度不同又派生出清水泵、热水泵、化工泵、防爆油泵、防爆化工泵等系列产品。


二、适用范围:
    1. YDG型管道单级离心泵,供输送清水及理化性质类似于清水的其他介质之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
    2. YDGR型热水管道单级离心泵,泵体与上部结构中间采用供水隔热和冷却,可以适用于介质温度-20-105℃的高温场合,泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性,采用组合式密封,下端为进口钛合金密封环的中型耐高温机械密封。广泛适用于:能源、冶金、化工、纺织、造纸及宾馆、饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,YDGR型使用温度T<105℃。
    3. YDGH型管道单级化工离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+105℃。
    4. YDGB型管道单级防爆离心泵,机械密封前置有承磨付,泵盖上设有密封冷却、冲洗孔,适用于抽送介质易挥发,或结晶的场合,延长在介质含微小颗粒时机械密封的使用寿命。泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性,机械密封采用硬质合金材料供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+105℃。
    5. YDGHB型不锈钢管道单级防爆化工泵,适用于输送易燃性化工液体及各种油类。


三、工作条件:
    1. 吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入压力+泵扬程≤1.6MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和连接部分采用铸钢材料。
    2. 环境温度<40℃,相对湿度<95%,海拔高度<1000m。
    3. 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如果用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。


四、型号意义:
        YDG(YDW)R H B 200 - 500 (I) A
    YDG - 立式管道单级离心泵
    YDW - 卧式管道单级离心泵
    R - 热水型
    H - 化工型
    B - 防爆型
    200 - 泵进、出口公称直径(mm)
    500 - 叶轮名义直径(mm)
    I - 流量分类
    A-叶轮外径切割次数

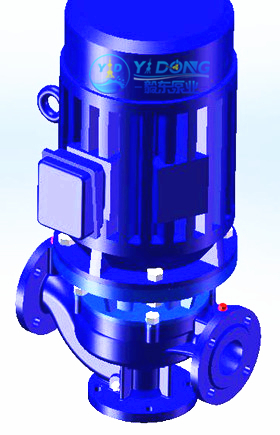

五、效果展示:





 六、产品特点:
    YDG型管道单级离心泵,立式直联设计:该系列泵的设计采用延长电机轴直接驱动叶轮的方式,取消了一般离心泵的转子支撑部件,不需要联轴器,叶轮与电机同轴运转,机泵一体,组件同心度高,使其运行平稳、振动小、噪声低,符合环保设计要求。电机加上防雨罩,可置于户外使用,泵没有安装底脚盘,安装稳定,应用极为方便。
    1.无渗漏机械密封设计:该系列泵根据使用截止不太可分别采用国内外合资或进口高级别的耐温、耐腐、耐磨硬质合金机械密封,从而解决了离心泵填料、一般陶瓷密封严重渗漏问题,确保了运行场地的干净整洁,符合环保要求。
    2.零件互换性强:用户使用放心,维护方便。
    3.占地更省:管道泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
    4.运行平稳:管道泵叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
    5.滴水不漏:管道泵轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
    6.维修方便:管道泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
    7.组合方式:管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
    8.管道泵可根据管路布置的要求采用泵的竖式和横式安装。


七、结构说明:【附结构设计图】





八、技术参数:


型 号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功率
(kw)
电压
(V)
1 15-80 1.5 8 2900 0.18 220
2 20-110 2.5 15 2900 0.37 220
3 20-125 2.5 20 2900 0.75 220
4 20-160 2.5 32 2900 1.1 220
5 25-110 4 15 2900 0.75 220
6 25-125 4 20 2900 0.75 220
7 25-125A 3.6 16 2900 0.75 220
8 25-160A 3.7 28 2900 1.1 220
9 32-100 4.5 12.5 2900 0.75 220
10 32-100(I) 5.3 12.5 2900 0.75 220
11 32-125 5 20 2900 0.75 220
12 32-125A 4.5 16 2900 0.75 220
13 32-160A 4 25 2900 1.1 220
14 40-100 6.3 12.5 2900 0.75 220
15 40-100A 5.6 10 2900 0.37 220
16 40-125 6.3 20 2900 1.1 220
17 40-125A 5.6 16 2900 0.75 220
18 40-100(I) 12.5 12.5 2900 1.1 220
19 40-100(I)A 11 10 2900 0.75 220
20 40-125(I)A 11 16 2900 1.1 220
21 50-100 12.5 12.5 2900 1.1 220
22 50-100A 11 10 2900 0.75 220
23 50-125A 11 16 2900 1.1 220
24 50-100(I)A 22.3 10 2900 1.1 220
25 65-100A 22.3 10 2900 1.1 220
26 20-160 2.5 32 2900 1.1 380
27 25-125 4 20 2900 0.75 380
28 25-160 4 32 2900 1.5 380
29 25-160A 3.7 28 2900 1.1 380
30 32-100(I) 5.3 12.5 2900 0.75 380
31 32-125 5 20 2900 0.75 380
32 32-125A 4.5 16 2900 0.75 380
33 32-125(I) 6.3 20 2900 1.1 380
34 32-160 5 32 2900 1.5 380
35 32-160A 4 25 2900 1.1 380
36 32-160(I) 6.3 32 2900 2.2 380
37 32-200 4.5 50 2900 3 380
38 32-200A 4 44 2900 3 380
39 32-200(I) 6.3 50 2900 4 380
40 40-125 6.3 20 2900 1.1 380
41 40-125A 5.6 16 2900 0.75 380
42 40-160 6.3 32 2900 2.2 380
43 40-160A 5.9 28 2900 1.5 380
44 40-160B 5.5 24 2900 1.1 380
45 40-200 6.3 50 2900 4 380
46 40-200A 5.9 44 2900 3 380
47 40-200B 5.3 36 2900 2.2 380
48 40-250 6.3 80 2900 7.5 380
49 40-250A 5.9 70 2900 7.5 380
50 40-250B 5.5 60 2900 5.5 380
51 40-100(I) 12.5 12.5 2900 1.1 380
52 40-100(I)A 11 10 2900 0.75 380
53 40-125(I) 12.5 20 2900 1.5 380
54 40-125(I)A 11 16 2900 1.1 380
55 40-160(I) 12.5 32 2900 3 380
56 40-160(I)A 11.7 28 2900 2.2 380
57 40-160(I)B 10.4 22 2900 1.5 380
58 40-200(I) 12.5 50 2900 5.5 380
59 40-200(I)A 11.7 44 2900 4 380
60 40-200(I)B 10.6 36 2900 3 380
61 40-250(I) 12.5 80 2900 11 380
62 40-250(I)A 11.6 70 2900 7.5 380
63 40-250(I)B 10.8 60 2900 7.5 380
64 40-250(I)C 10 52 2900 5.5 380
65 50-100 12.5 12.5 2900 1.1 380
66 50-100A 11 10 2900 0.75 380
67 50-125 12.5 20 2900 1.5 380
68 50-125A 11 16 2900 1.1 380
69 50-160 12.5 32 2900 3 380
70 50-160A 11.7 28 2900 2.2 380
71 50-160B 10.4 22 2900 1.5 380
72 50-200 12.5 50 2900 5.5 380
73 50-200A 11.7 44 2900 4 380
74 50-200B 10.6 36 2900 3 380
75 50-250 12.5 80 2900 11 380
76 50-250A 11.6 70 2900 7.5 380
77 50-250B 10.8 60 2900 7.5 380
78 50-250C 10 52 2900 5.5 380
79 50-100(I) 25 12.5 2900 1.5 380
80 50-100(I)A 22.3 10 2900 1.1 380
81 50-125(I) 25 20 2900 3 380
82 50-125(I)A 22.3 16 2900 2.2 380
83 50-160(I) 25 32 2900 4 380
84 50-160(I)A 23.4 28 2900 4 380
85 50-160(I)B 21.6 24 2900 3 380
86 50-200(I) 25 50 2900 7.5 380
87 50-200(I)A 23.5 44 2900 7.5 380
88 50-200(I)B 21.8 38 2900 5.5 380
89 50-250(I) 25 80 2900 15 380
90 50-250(I)A 23.4 70 2900 11 380
91 50-250(I)B 21.6 60 2900 11 380
92 50-315(I) 25 125 2900 30 380
93 50-315(I)A 23.7 113 2900 22 380
94 50-315(I)B 22.5 101 2900 18.5 380
95 50-315(I)C 20.6 85 2900 18.5 380
96 65-100 25 12.5 2900 1.5 380
97 65-100A 22.3 10 2900 1.1 380
98 65-125 25 20 2900 3 380
99 65-125A 22.3 16 2900 2.2 380
100 65-160 25 32 2900 4 380
101 65-160A 23.4 28 2900 4 380
102 65-160B 21.6 24 2900 3 380
103 65-200 25 50 2900 7.5 380
104 65-200A 23.5 44 2900 7.5 380
105 65-200B 21.8 38 2900 5.5 380
106 65-250 25 80 2900 15 380
107 65-250A 23.4 70 2900 11 380
108 65-250B 21.6 60 2900 11 380
109 65-315 25 125 2900 30 380
110 65-315A 23.7 113 2900 22 380
111 65-315B 22.5 101 2900 18.5 380
112 65-315C 20.6 85 2900 18.5 380
113 65-100(I) 50 12.5 2900 3 380
114 65-100(I)A 44.7 10 2900 2.2 380
115 65-125(I) 50 20 2900 5.5 380
116 65-125(I)A 45 16 2900 4 380
117 65-160(I) 50 32 2900 7.5 380
118 65-160(I)A 46.7 28 2900 7.5 380
119 65-160(I)B 43.3 24 2900 5.5 380
120 65-200(I) 50 50 2900 15 380
121 65-200(I)A 47 44 2900 11 380
122 65-200(I)B 43.5 38 2900 7.5 380
123 65-250(I) 50 80 2900 22 380
124 65-250(I)A 46.7 70 2900 18.5 380
125 65-250(I)B 43.3 60 2900 15 380
126 65-315(I) 50 125 2900 37 380
127 65-315(I)A 46.5 110 2900 30 380
128 65-315(I)B 44.5 100 2900 30 380
129 65-315(I)C 41 85 2900 22 380
130 80-100 50 12.5 2900 3 380
131 80-100A 44.7 10 2900 2.2 380
132 80-125 50 20 2900 5.5 380
133 80-125A 45 16 2900 4 380
134 80-160 50 32 2900 7.5 380
135 80-160A 46.7 28 2900 7.5 380
136 80-160B 43.3 24 2900 5.5 380
137 80-200 50 50 2900 15 380
138 80-200A 47 44 2900 11 380
139 80-200B 43.5 38 2900 7.5 380
140 80-250 50 80 2900 22 380
141 80-250A 46.7 70 2900 18.5 380
142 80-250B 43.3 60 2900 15 380
143 80-315 50 125 2900 37 380
144 80-315A 46.5 110 2900 30 380
145 80-315B 44.5 100 2900 30 380
146 80-315C 41 85 2900 22 380
147 80-350 50 150 2900 55 380
148 80-350A 44 142 2900 45 380
149 80-350B 40 135 2900 37 380
150 80-100(I) 100 12.5 2900 5.5 380
151 80-100(I)A 89 10 2900 4 380
152 80-125(I) 100 20 2900 11 380
153 80-125(I)A 89 16 2900 7.5 380
154 80-160(I) 100 32 2900 15 380
155 80-160(I)A 93.5 28 2900 11 380
156 80-160(I)B 86.6 24 2900 11 380
157 80-200(I) 100 50 2900 22 380
158 80-200(I)A 93.5 44 2900 18.5 380
159 80-200(I)B 87 38 2900 15 380
160 80-250(I) 100 80 2900 37 380
161 80-250(I)A 93.5 70 2900 30 380
162 80-250(I)B 87 60 2900 30 380
163 80-315(I) 100 125 2900 75 380
164 80-315(I)A 95 113 2900 55 380
165 80-315(I)B 90 101 2900 45 380
166 80-315(I)C 82 85 2900 37 380
167 100-100 100 12.5 2900 5.5 380
168 100-100A 89 10 2900 4 380
169 100-125 100 20 2900 11 380
170 100-125A 89 16 2900 7.5 380
171 100-160 100 32 2900 15 380
172 100-160A 93.5 28 2900 11 380
173 100-160B 86.6 24 2900 11 380
174 100-200 100 50 2900 22 380
175 100-200A 93.5 44 2900 18.5 380
176 100-200B 87 38 2900 15 380
177 100-250 100 80 2900 37 380
178 100-250A 93.5 70 2900 30 380
179 100-250B 87 60 2900 30 380
180 100-315 100 125 2900 75 380
181 100-315A 95 113 2900 55 380
182 100-315B 90 101 2900 45 380
183 100-315C 82 85 2900 37 380
184 100-350 100 150 2900 90 380
185 100-350A 87 142 2900 75 380
186 100-350B 82 135 2900 55 380
187 100-100(I) 160 12.5 2900 11 380
188 100-125(I) 160 20 2900 15 380
189 100-125(I)A 140 17 2900 11 380
190 100-160(I) 160 32 2900 22 380
191 100-160(I)A 140 28 2900 18.5 380
192 100-200(I) 160 50 2900 37 380
193 100-200(I)A 140 45 2900 30 380
194 100-200(I)B 100 40 2900 22 380
195 100-250(I) 160 80 2900 55 380
196 100-250(I)A 140 72 2900 45 380
197 100-250(I)B 100 65 2900 37 380
198 125-100 160 12.5 2900 11 380
199 125-100A 143 10 2900 7.5 380
200 125-125 160 20 2900 15 380
201 125-125A 143 16 2900 11 380
202 125-160 160 32 2900 22 380
203 125-160A 150 28 2900 18.5 380
204 125-160B 138 24 2900 15 380
205 125-200 160 50 2900 37 380
206 125-200A 150 44 2900 30 380
207 125-200B 138 37.5 2900 22 380
208 125-250 160 80 2900 55 380
209 125-250A 150 70 2900 45 380
210 125-250B 138 60 2900 37 380
211 125-315 160 125 2900 90 380
212 125-315A 150 110 2900 75 380
213 125-315B 143 100 2900 75 380
214 125-315C 134 88 2900 55 380
215 125-350 160 150 2900 110 380
216 125-350A 150 142 2900 90 380
217 125-350B 143 135 2900 75 380
218 150-125 160 20 2900 15 380
219 150-125A 150 16 2900 11 380
220 150-160 160 32 2900 22 380
221 150-160A 150 28 2900 18.5 380
222 150-160B 140 24 2900 15 380
223 150-200 160 50 2900 37 380
224 150-200A 150 44 2900 30 380
225 150-200B 138 37.5 2900 22 380
226 150-250 200 80 2900 75 380
227 150-250A 187 70 2900 55 380
228 150-250B 173 60 2900 45 380
229 150-315 200 125 2900 110 380
230 150-315A 187 110 2900 90 380
231 150-315B 173 95 2900 75 380
232 150-350 160 150 2900 110 380
233 150-350A 150 142 2900 90 380
234 150-350B 140 135 2900 75 380
235 150-250(I) 200 80 2900 75 380
236 150-250(I)A 187 70 2900 55 380
237 150-250(I)B 173 60 2900 45 380
238 150-315(I) 200 125 2900 110 380
239 150-315(I)A 187 110 2900 90 380
240 150-315(I)B 173 95 2900 75 380
241 40-200 3.2 12.5 1450 0.75 380
242 40-200A 2.8 10 1450 0.75 380
243 40-250 3.2 20 1450 1.1 380
244 40-250A 2.8 16 1450 0.75 380
245 40-250B 2.3 13 1450 0.75 380
246 40-160(I) 6.3 8 1450 0.75 380
247 40-200(I) 6.3 12.5 1450 0.75 380
248 40-200(I)A 5.5 9.5 1450 0.75 380
249 40-250(I) 6.3 20 1450 1.5 380
250 40-250(I)A 5.6 16 1450 1.1 380
251 40-250(I)B 5.1 13 1450 0.75 380
252 50-160 6.3 8 1450 0.75 380
253 50-200 6.3 12.5 1450 0.75 380
254 50-200A 5.5 9.5 1450 0.75 380
255 50-250 6.3 20 1450 1.5 380
256 50-250A 5.6 16 1450 1.1 380
257 50-250B 5.1 13 1450 0.75 380
258 50-125(I) 12.5 5 1450 0.75 380
259 50-160(I) 12.5 8 1450 0.75 380
260 50-160(I)A 10.8 6 1450 0.75 380
261 50-200(I) 12.5 12.5 1450 1.1 380
262 50-200(I)A 11.3 10 1450 0.75 380
263 50-250(I) 12.5 20 1450 2.2 380
264 50-250(I)A 11.7 17.6 1450 1.5 380
265 50-250(I)B 10.2 13.4 1450 1.1 380
266 50-315(I) 12.5 32 1450 4 380
267 50-315(I)A 11.7 28 1450 3 380
268 50-315(I)B 10.2 21 1450 3 380
269 65-125 12.5 5 1450 0.75 380
270 65-160 12.5 8 1450 0.75 380
271 65-160A 10.8 6 1450 0.75 380
272 65-200 12.5 12.5 1450 1.1 380
273 65-200A 11.3 10.1 1450 0.75 380
274 65-250 12.5 20 1450 2.2 380
275 65-250A 11.7 17.6 1450 1.5 380
276 65-250B 10.2 13.4 1450 1.1 380
277 65-315 12.5 32 1450 4 380
278 65-315A 11.7 28 1450 4 380
279 65-315B 10.1 21 1450 3 380
280 65-100(I) 25 3 1450 0.75 380
281 65-125(I) 25 5 1450 0.75 380
282 65-125(I)A 21.8 3.8 1450 0.75 380
283 65-160(I) 25 8 1450 1.1 380
284 65-160(I)A 21.6 6 1450 0.75 380
285 65-200(I) 25 12.5 1450 2.2 380
286 65-200(I)A 23.3 10.9 1450 1.5 380
287 65-250(I) 25 20 1450 3 380
288 65-250(I)A 22.2 15.8 1450 3 380
289 65-250(I)B 19.8 12.6 1450 2.2 380
290 65-315(I) 25 32 1450 5.5 380
291 65-315(I)A 23 27.9 1450 4 380
292 65-315(I)B 20.2 21 1450 4 380
293 80-100 25 3 1450 0.75 380
294 80-125 25 5 1450 0.75 380
295 80-125A 21.8 3.8 1450 0.75 380
296 80-160 25 8 1450 1.1 380
297 80-160A 21.6 6 1450 0.75 380
298 80-200 25 12.5 1450 2.2 380
299 80-200A 23.3 10.9 1450 1.5 380
300 80-250 25 20 1450 3 380
301 80-250A 22.2 15.8 1450 3 380
302 80-250B 19.8 12.6 1450 2.2 380
303 80-315 25 32 1450 5.5 380
304 80-315A 23 27.9 1450 4 380
305 80-315B 20.2 21 1450 4 380
306 80-100(I) 50 3 1450 0.75 380
307 80-125(I) 50 5 1450 1.1 380
308 80-125(I)A 44.6 4 1450 1.1 380
309 80-160(I) 50 8 1450 2.2 380
310 80-160(I)A 44.5 6.3 1450 1.5 380
311 80-200(I) 50 12.5 1450 3 380
312 80-200(I)A 44.6 9.9 1450 2.2 380
313 80-250(I) 50 20 1450 5.5 380
314 80-250(I)A 46.7 17.4 1450 4 380
315 80-250(I)B 40.4 13.1 1450 3 380
316 80-315(I) 50 32 1450 11 380
317 80-315(I)A 46.7 27.9 1450 7.5 380
318 80-315(I)B 40.5 21 1450 5.5 380
319 100-100 50 3 1450 0.75 380
320 100-125 50 5 1450 1.1 380
321 100-125A 44.6 4 1450 1.1 380
322 100-160 50 8 1450 2.2 380
323 100-160A 44.5 6.3 1450 1.5 380
324 100-200 50 12.5 1450 3 380
325 100-200A 44.6 9.9 1450 3 380
326 100-250 50 20 1450 5.5 380
327 100-250A 46.7 17.4 1450 4 380
328 100-250B 40.4 13.1 1450 3 380
329 100-315 50 32 1450 11 380
330 100-315A 46.7 27.9 1450 7.5 380
331 100-315B 40.5 21 1450 5.5 380
332 100-350 50 37.5 1450 15 380
333 100-350A 46.8 32.5 1450 11 380
334 100-350B 43.2 28.5 1450 11 380
335 100-125(I) 100 5 1450 2.2 380
336 100-125(I)A 87.1 3.8 1450 1.5 380
337 100-160(I) 100 8 1450 4 380
338 100-160(I)A 87.1 6.3 1450 3 380
339 100-200(I) 100 12.5 1450 5.5 380
340 100-200(I)A 86.1 9.3 1450 4 380
341 100-250(I) 100 20 1450 11 380
342 100-250(I)A 93.3 17.4 1450 7.5 380
343 100-250(I)B 87 15 1450 5.5 380
344 100-315(I) 100 32 1450 15 380
345 100-315(I)A 91 27 1450 11 380
346 100-315(I)B 79 20 1450 11 380
347 100-400(I) 100 50 1450 30 380
348 100-400(I)A 94 44 1450 22 380
349 100-400(I)B 87 38 1450 18.5 380
350 100-400(I)C 81 32.8 1450 15 380
351 125-125 80 5 1450 2.2 380
352 125-125A 71.5 4 1450 1.5 380
353 125-160 80 8 1450 3 380
354 125-160A 69.3 6 1450 2.2 380
355 125-200 80 12.5 1450 5.5 380
356 125-200A 75 11 1450 4 380
357 125-250 80 20 1450 7.5 380
358 125-250A 75 17.5 1450 7.5 380
359 125-250B 69 15 1450 5.5 380
360 125-315 80 32 1450 15 380
361 125-315A 75 27.5 1450 11 380
362 125-315B 72 25 1450 11 380
363 125-400 100 50 1450 30 380
364 125-400A 94 44 1450 22 380
365 125-400B 87 37.5 1450 18.5 380
366 150-200 160 12.5 1450 11 380
367 150-200A 147 10 1450 7.5 380
368 150-250 160 20 1450 15 380
369 150-250A 147 17 1450 11 380
370 150-250B 134 14 1450 11 380
371 150-315 160 32 1450 22 380
372 150-315A 150 28 1450 18.5 380
373 150-315B 138 24 1450 15 380
374 150-400 160 50 1450 37 380
375 150-400A 150 44 1450 30 380
376 150-400B 138 38 1450 30 380
377 150-400C 125 32 1450 22 380
378 150-200(I) 200 12.5 1450 15 380
379 150-200(I)A 179 10 1450 11 380
380 150-250(I) 200 20 1450 18.5 380
381 150-250(I)A 184.4 17 1450 15 380
382 150-250(I)B 167 14 1450 11 380
383 150-315(I) 200 32 1450 30 380
384 150-315(I)A 187 28 1450 22 380
385 150-315(I)B 173 24 1450 18.5 380
386 150-400(I) 200 50 1450 45 380
387 150-400(I)A 187 44 1450 37 380
388 150-400(I)B 174 38 1450 30 380
389 150-400(I)C 160 32 1450 22 380
390 150-500(I) 200 80 1450 90 380
391 150-500(I)A 182 70.5 1450 75 380
392 150-500(I)B 166 62 1450 55 380
393 200-200 200 12.5 1450 15 380
394 200-200A 179 10 1450 11 380
395 200-250 200 20 1450 18.5 380
396 200-250A 184.4 17 1450 15 380
397 200-250B 167 14 1450 11 380
398 200-315 200 32 1450 30 380
399 200-315A 189 28 1450 22 380
400 200-315B 173 24 1450 18.5 380
401 200-400 200 50 1450 45 380
402 200-400A 187 44 1450 37 380
403 200-400B 174 38 1450 30 380
404 200-400C 160 32 1450 22 380
405 200-500 320 80 1450 110 380
406 200-500A 300 70 1450 90 380
407 200-500B 277 60 1450 75 380
408 200-500C 253 50 1450 55 380
409 200-250(I) 400 20 1450 30 380
410 200-250(I)A 358 14 1450 22 380
411 200-250(I)B 322 13 1450 18.5 380
412 200-315(I) 400 32 1450 55 380
413 200-315(I)A 374 28 1450 45 380
414 200-315(I)B 346 24 1450 37 380
415 200-400(I) 400 50 1450 75 380
416 200-400(I)A 374 44 1450 75 380
417 200-400(I)B 346 38 1450 55 380
418 200-400(I)C 320 32 1450 45 380
419 200-500(I) 400 80 1450 132 380
420 200-500(I)A 374 70 1450 110 380
421 200-500(I)B 346 60 1450 90 380
422 200-500(I)C 320 50 1450 75 380
423 250-250 550 20 1450 45 380
424 250-250A 500 17 1450 37 380
425 250-315 550 32 1450 75 380
426 250-315A 500 28 1450 55 380
427 250-315B 450 24 1450 45 380
428 250-400 550 50 1450 110 380
429 250-400A 515 44 1450 90 380
430 250-400B 476 37.5 1450 75 380
431 250-500 550 80 1450 200 380
432 250-500A 506 71 1450 160 380
433 250-500B 466 63.5 1450 132 380
434 300-250 720 20 1450 55 380
435 300-250A 600 17 1450 45 380
436 300-300 720 28 1450 75 380
437 300-300A 666 24 1450 75 380
438 300-300B 623 21 1450 55 380
439 300-315 720 32 1450 90 380
440 300-315A 650 28 1450 75 380
441 300-315B 580 24 1450 55 380
442 300-400 600 50 1450 132 380
443 300-400A 540 44 1450 110 380
444 300-500 720 80 1450 250 380
445 300-500A 675 70 1450 200 380
446 300-500B 625 60 1450 160 380
447 350-250 800 20 1450 75 380
448 350-300 800 20 1450 75 380
449 350-315 800 32 1450 90 380
450 350-315A 1080 17 1450 75 380
451 350-400 800 50 1450 160 380
452 350-400A 1080 28 1450 132 380



九、使用现场:
管道离心泵安装现场图片卧式管道离心泵安装图片ISG管道离心泵使用现场图片


十、联系我们:

    公司名称:上海毅东泵业有限公司
    公司官网:http://www.shyidong.com
    公司电话:021-51860791
    企业 QQ:1951087218
    邮      箱:1951087218@qq.com
    业务手机:15317715120   18816403620
    地      址:上海市浦东新区万祥镇宏祥北路83弄
    如果您有毅东相关产品的需求,欢迎您及时致电、在线QQ/微信等方式与我们取得联系,我们将竭诚为您服务,让您采购更加合理高效的优质产品,上海毅东泵业期待与您长期合作,希望我们能够合作愉快!


注:1.本网页显示的泵图片、尺寸、标准、参数表等样本信息,都为上海毅东泵业有限公司所有,请勿转载,转载必究。
    2.由于编辑水平有限,以上信息仅作参考之用,错误和不妥之处在所难免,真诚希望您批评指正。
