D/DG型卧式多级离心泵

浏览量:386

一、产品概述:
    D/DG型卧式多级离心泵系卧式、单吸多级、分段式离心泵,采用了高效节能产品的水力模型,在行业内居于技术领先地位。因此此泵型高效节能,性能可靠、卧式安装机组运行平稳,吸入和排出口均为垂直向上,安装方便、高扬程、扬程随级数而增加,低振动,噪音低、寿命长、安装维修方便、应用范围广等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
    DG型次高压离心泵一般采用滑动轴承、稀有润滑结构,DG85-67、DG155-67型泵可采用滑动轴承、稀油润滑,也可采用滚动轴承、干油润滑结构,其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁,次高压泵主要零件采用铸钢或不锈钢。


二、适用范围:
    D/DG型卧式多级离心泵工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
    1.D型:供输送不含固体颗粒,温度低于80℃的清水或物理化学性质类似清水的液体,适用于矿山或城市给排水工程之用。
    2.DG型:供输送不含固体颗粒,温度低于105℃的清水,或物理化学性质类似清水的液体,适用于中、似热水的介质小型和中、低压锅炉给水或输送热水及类。
    3.DF型:供输送温度为-20℃~105℃,不含固体颗粒的腐蚀性液体,也可作次高压锅炉给水泵用,泵进口允许压力为0.6MPa。用户可根据输送介质的名称、浓度、泵进口压力、使用温度比重等合理选用泵的材质、密封形式、泵的结构和确定电动机的容量。
    4.DM型:用于输送含少量固体颗粒,颗粒直径小于0.5mm,温度低于80℃的矿井水和类似液体。
    5.DY型:用于输送不含固体颗粒,温度为-20℃~105℃,粘度小于120厘珀的油类和石油产品。


三、工作条件:
    流量:6-720m3/h;
    扬程:13-650m;
    功率:3-450KW;
    转速:1480-2950r/min;
    口径:φ50-φ250;
    温度范围:≤105℃;
    工作压力:≤3.0Mpa。
注:扬程H=19-684(中低压);H=409-1056(次高压)。


四、型号意义:
        D(DG/DF/DM/DY) 46 - 50 × 12
    D – 卧式多级离心泵
    DG - 卧式多级锅炉离心泵
    DF - 卧式多级耐腐蚀离心泵
    DM - 卧式多级耐磨离心泵
    DY - 卧式多级离心油泵
    46 – 设计流量(m3/h)
    50 – 单级扬程(m)
    12 – 叶轮级数


五、产品特点:
    1.水力模型先进,效率高,性能范围广。
    2.泵运行平稳,噪音低。
    3.轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
    4.轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。


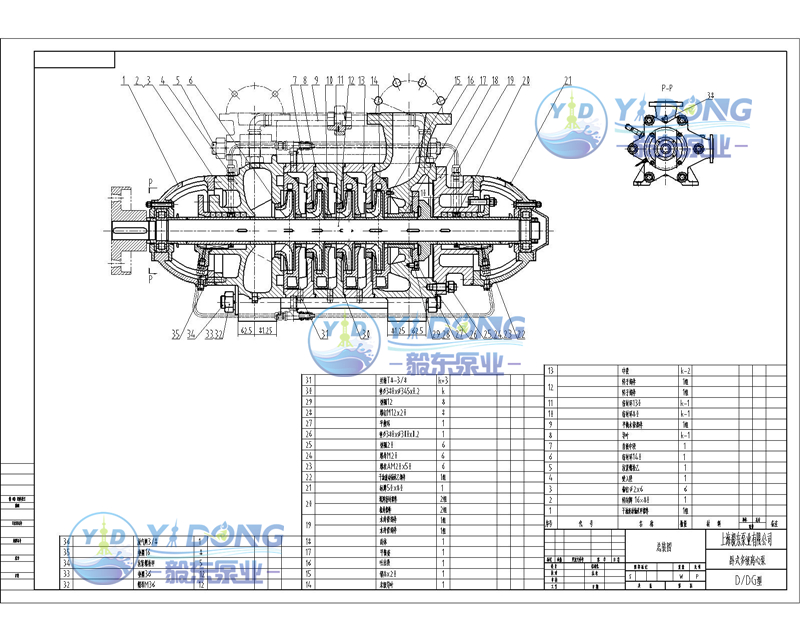

六、结构说明: 【附结构设计图】

卧式多级离心泵结构图

    D/DG型卧式多级离心泵系卧式分段式多级离心泵,吸入口为水平方向,吐出口为水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。(可根据用户需求变换水泵进出口方向)。
  D/DG型卧式多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向润滑,循环水冷却。
  D/DG型卧式多级离心泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
  D/DG型卧式多级离心泵轴的密封形式有机械密封和填料密封两种。D型泵大多采用填料密封,DF、DY型泵一般采用机械密封。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷却或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。
  D/DG型卧式多级离心泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。


七、技术参数:

序号 泵型号 流量 扬程 配套电机
m³/h m 型号 功率kw
1 D/DG6-25*4 6 100 YX3-132S2-2 7.5
2 D/DG6-25*5 125 YX3-132S2-2 7.5
3 D/DG6-25*6 150 YX3-160M1-2 11
4 D/DG6-25*7 175 YX3-160M1-2 11
5 D/DG6-25*8 200 YX3-160M2-2 15
6 D/DG6-50*4 6 200 YX3-160L-2 18.5
7 D/DG6-50*5 250 YX3-180M-2 22
8 D/DG6-50*6 300 YX3-200L1-2 30
9 D/DG6-50*7 350 YX3-200L1-2 30
10 D/DG6-50*8 400 YX3-200L2-2 37
11 D/DG6-80*4 12 320 YX3-180M-2 22
12 D/DG6-80*5 400 YX3-200L1-2 30
13 D/DG6-80*6 480 YX3-200L2-2 37
14 D/DG6-80*7 560 YX3-225M-2 45
15 D/DG6-80*8 640 YX3-250M-2 45
16 D/DG12-25*4 12 100 YX3-160M1-2 11
17 D/DG12-25*5 125 YX3-160M1-2 11
18 D/DG12-25*6 150 YX3-160M2-2 15
19 D/DG12-25*7 175 YX3-160M2-2 15
20 D/DG12-25*8 200 YX3-160L-2 18.5
21 D/DG12-50*3 12 150 YX3-160L-2 18.5
22 D/DG12-50*4 200 YX3-180M-2 22
23 D/DG12-50*5 250 YX3-200L1-2 30
24 D/DG12-50*6 300 YX3-200L1-2 30
25 D/DG12-50*7 350 YX3-200L2-2 37
26 D/DG12-80*6 12 480 YX3-250M-2 55
27 D/DG12-80*7 560 YX3-280S-2 75
28 D/DG12-80*8 640 YX3-280S-2 75
29 D/DG12-80*9 720 YX3-280M-2 90
30 D/DG12-80*10 800 YX3-280M-2 90
31 D/DG25-30*6 25 180 YX3-200L1-2 30
32 D/DG25-30*7 210 YX3-200L1-2 30
33 D/DG25-30*8 240 YX3-200L2-2 37
34 D/DG25-30*9 270 YX3-200L2-2 37
35 D/DG25-30*10 300 YX3-225M-2 45
36 D/DG25-50*3 25 150 YX3-180M-2 22
37 D/DG25-50*4 200 YX3-100L1-2 30
38 D/DG25-50*5 250 YX3-100L2-2 37
39 D/DG25-50*6 300 YX3-250M-2 45
40 D/DG25-50*7 25 350 YX3-250M-2 55
41 D/DG25-50*8 400 YX3-280S-2 75
42 D/DG25-50*9 450 YX3-280S-2 75
43 D/DG25-50*10 500 YX3-280S-2 75
44 D/DG25-80*5 25 400 YX3-280S-2 75
45 D/DG25-80*6 480 YX3-280M-2 90
46 D/DG25-80*7 560 YX3-280M-2 90
47 D/DG25-80*8 640 YX3-315S-2 110
48 D/DG25-80*9 25 720 YX3-315M-2 132
49 D/DG25-80*10 800 YX3-315M-2 132
50 D/DG25-80*11 880 YX3-315L1-2 160
51 D/DG25-80*12 960 YX3-315L1-2 160
52 D/DG46-30*3 46 90 YX3-180M-2 22
53 D/DG46-30*4 120 YX3-200L1-2 30
54 D/DG46-30*5 150 YX3-200L2-2 37
55 D/DG46-30*6 180 YX3-200L2-2 37
56 D/DG46-30*7 210 YX3-225M-2 45
57 D/DG46-50*3 46 150 YX3-200L2-2 37
58 D/DG46-50*4 200 YX3-225M-2 45
59 D/DG46-50*5 250 YX3-250M-2 55
60 D/DG46-50*6 300 YX3-280S-2 75
61 D/DG46-50*7 350 YX3-280M-2 90
62 D/DG46-50*8 46 400 YX3-280M-2 90
63 D/DG46-50*9 450 YX3-315S-2 110
64 D/DG46-50*10 500 YX3-315M-2 132
65 D/DG46-50*11 550 YX3-315M-2 132
66 D/DG46-50*12 600 YX3-315M-2 132
67 D/DG46-80*3 46 240 YX3-280S-2 75
68 D/DG46-80*4 320 YX3-280M-2 90
69 D/DG46-80*5 400 YX3-315S-2 110
70 D/DG46-80*6 480 YX3-315L1-2 160
71 D/DG46-80*7 560 YX3-315L1-2 160
72 D/DG46-80*8 46 640 YX3-315l-2 185
73 D/DG46-80*9 720 YX3-315M1-2 220
74 D/DG46-80*10 800 YX3-315M1-2 220
75 D/DG46-80*11 880 YX3-355M2-2 250
76 D/DG46-80*12 960 YX3-355L1-2 280
77 D/DG85-45*4 85 180 YX3-280S-2 75
78 D/DG85-45*5 225 YX3-280M-2 90
79 D/DG85-45*6 270 YX3-315S-2 110
80 D/DG85-45*7 85 315 YX3-315M-2 132
81 D/DG85-45*8 360 YX3-315M-2 132
82 D/DG85-45*9 405 YX3-315L1-2 160
83 D/DG85-67*3 85 201 YX3-280M-2 90
84 D/DG85-67*4 268 YX3-315S-2 110
85 D/DG85-67*5 335 YX3-315M-2 132
86 D/DG85-67*6 402 YX3-315L1-2 160
87 D/DG85-67*7 85 469 YX3-315L-2 185
88 D/DG85-67*8 536 YX3-315M1-2 220
89 D/DG85-67*9 60 YX3-355M2-2 250
90 D/DG85-67*10 670 YX3-355L1-2 280
91 D/DG85-80*5 85 400 YX3-315L-2 185
92 D/DG85-80*6 480 YX3-315L2-2 200
93 D/DG85-80*7 560 YX3-315M2-2 250
94 D/DG85-80*8 85 640 YX3-315L1-2 280
95 D/DG85-80*9 720 YX3-355L2-2 315
96 D/DG85-80*10 800 YX3-315L1-2 355
97 D/DG85-100*3 85 300 YX3-315M-2 132
98 D/DG85-100*4 400 YX3-315L-2 185
99 D/DG85-100*5 500 YX3-355M1-2 220
100 D/DG85-100*6 600 YX3-355L1-2 280
101 D/DG85-100*7 85 700 YX3-315L2-2 315
102 D/DG85-100*8 800 YX3-3555-2 355
103 D/DG85-100*9 900 YX3-3556-2 400
104 D/DG85-100*10 1000 YX3-4001-2 450
105 D/DG120-50*3 120 150 YX3-280M-2 90
106 D/DG120-50*4 200 YX3-315S-2 110
107 D/DG120-50*5 250 YX3-315M-2 132
108 D/DG120-50*6 300 YX3-315L1-2 160
109 D/DG120-50*7 350 YX3-315L2-2 200
110 D/DG120-100*4 120 394 YX3-355M1-2 220
111 D/DG120-100*5 292 YX3-355M2-2 250
112 D/DG120-100*6 591 YX3-355L2-2 315
113 D/DG120-100*7 689 YX3-3555-2 355
114 D/DG120-100*8 788 YX3-3556-2 400
115 D/DG150-30*3 150 90 YX3-280S-2 75
116 D/DG150-30*4 120 YX3-280M-2 90
117 D/DG150-30*5 150 YX3-315S-2 110
118 D/DG150-30*6 180 YX3-315M-2 132
119 D/DG150-30*7 150 210 YX3-315L1-2 160
120 D/DG150-30*8 240 YX3-315L2-2 200
121 D/DG150-30*9 270 YX3-315L2-2 200
122 D/DG150-30*10 300 YX3-315M1-2 220
123 D/DG150-50*3 150 150 YX3-315S-2 110
124 D/DG150-50*4 200 YX3-315M-2 132
125 D/DG150-50*5 250 YX3-315L1-2 160
126 D/DG150-50*6 300 YX3-315L-2 185
127 D/DG150-50*7 150 350 YX3-355M2-2 250
128 D/DG150-50*8 400 YX3-355L1-2 280
129 D/DG150-50*9 450 YX3-355L2-2 315
130 D/DG150-50*10 500 YX3-3555-2 355
131 D/DG150-80*3 150 240 YX3-315L-2 110
132 D/DG150-80*4 320 YX3-3551-2 132
133 D/DG150-80*5 400 YX3-3553-2 160
134 D/DG150-80*6 480 YX3-3554L-2 185
135 D/DG150-80*7 150 560 YX3-3555-2 250
136 D/DG150-80*8 640 YX3-4001-2 280
137 D/DG150-80*9 720 YX3-4002-2 315
138 D/DG150-80*10 800 YX3-4002-2 355
139 D/DG150-100*3 150 300 YX3-315L2-2 200
140 D/DG150-100*4 400 YX3-315L1-2 280
141 D/DG150-100*5 500 YX3-3555-2 355
142 D/DG150-100*6 600 YX3-4001-2 450
143 D/DG150-100*7 150 700 YX3-4002-2 500
144 D/DG150-100*8 800 YX3-4002-2 630
145 D/DG150-100*9 900 YX3-4004-2 630
146 D/DG150-100*10 1000 YX3-4501-2 710
147 D/DG155-30*3 155 90 YX3-280S-2 75
148 D/DG155-30*4 120 YX3-280M-2 90
149 D/DG155-30*5 150 YX3-315S-2 110
150 D/DG155-30*6 180 YX3-315M-2 132
151 D/DG155-30*7 155 210 YX3-315L1-2 160
152 D/DG155-30*8 240 YX3-315L2-2 200
153 D/DG155-30*9 270 YX3-315L2-2 200
154 D/DG155-30*10 300 YX3-315M1-2 220
155 D/DG155-67*3 155 201 YX3-315M-2 132
156 D/DG155-67*4 268 YX3-315M1-2 185
157 D/DG155-67*5 335 YX3-355M1-2 220
158 D/DG155-67*6 402 YX3-355L1-2 280
159 D/DG200-50*3 200 150 YX3-315M-2 132
160 D/DG200-50*4 200 YX3-315L-2 185
161 D/DG200-50*5 250 YX3-315L2-2 200
162 D/DG200-50*6 300 YX3-355M2-2 250
163 D/DG200-50*7 200 350 YX3-355L1-2 280
164 D/DG200-50*8 400 YX3-355L2-2 315
165 D/DG200-50*9 450 YX3-3555-2 355
166 D/DG200-50*10 500 YX3-3556-2 400
167 D/DG200-100*3 200 300 YX3-315L1-2 280
168 D/DG200-100*4 400 YX3-3555-2 355
169 D/DG200-100*5 500 YX3-4001-2 450
170 D/DG200-100*6 600 YX3-4003-2 560
171 D/DG200-100*7 200 700 YX3-4004-2 630
172 D/DG200-100*8 800 YX3-4501-2 710
173 D/DG200-100*9 900 YX3-4502-2 800
174 D/DG200-100*10 1000 YX3-4503-2 900
175 D/DG200-150*3 200 450 YX3-3556-2 280
176 D/DG200-150*4 600 YX3-4003-2 355
177 D/DG200-150*5 750 YX3-4501-2 450
178 D/DG200-150*6 900 YX3-4503-2 560
179 D/DG200-150*7 200 1050 YX3-4504-2 630
180 D/DG200-150*8 120 YX3-5001-2 710
181 D/DG200-150*9 1350 YX3-5002-2 800
182 D/DG200-150*10 1500 YX3-5003-2 900
183 D/DG280-43*3 280 129 YX3-315L1-4 250
184 D/DG280-43*4 172 YX3-315L2-4 315
185 D/DG280-43*5 215 YX3-355M-4 355
186 D/DG280-43*6 258 YX3-355L1-4 450
187 D/DG280-43*7 280 301 YX3-355L2-4 315
188 D/DG280-43*8 344 YX3-4002-4 355
189 D/DG280-43*9 387 YX3-4003-4 450
190 D/DG280-43*10 430 YX3-4004-4 450
191 D/DG280-65*3 280 195 YX3-3555-4 250
192 D/DG280-65*4 260 YX3-4001-4 315
193 D/DG280-65*5 325 YX3-4003-4 355
194 D/DG280-65*6 390 YX3-4004-4 450
195 D/DG280-65*7 280 455 YX3-4004-4 315
196 D/DG280-65*8 520 YX3-4501-4 355
197 D/DG280-65*9 585 YX3-4503-4 450
198 D/DG280-65*10 650 YX3-4504-4 450
199 D/DG280-95*3 280 285 YX3-355-4 250
200 D/DG280-95*4 380 YX3-4001-4 315
201 D/DG280-95*5 475 YX3-4003-4 355
202 D/DG280-95*6 570 YX3-4501-4 450
203 D/DG280-95*7 280 665 YX3-4502-4 315
204 D/DG280-95*8 760 YX3-4503-4 355
205 D/DG280-95*9 855 YX3-4504-4 450
206 D/DG280-95*10 950 YX3-5001-4 450
207 D/DG360-40*3 360 120 YX3-315L2-4 185
208 D/DG360-40*4 160 YX3-355M2-4 250
209 D/DG360-40*5 200 YX3-355L2-4 315
210 D/DG360-40*6 240 YX3-3556-4 400
211 D/DG360-40*7 360 280 YX3-4002-4 450
212 D/DG360-40*8 320 YX3-4003-4 500
213 D/DG360-40*9 360 YX3-4004-4 560
214 D/DG360-40*10 400 YX3-4501-4 630
215 D/DG360-60*4 360 240 YX3-3556-4 400
216 D/DG360-60*5 300 YX3-4002-4 500
217 D/DG360-60*6 360 YX3-4003-4 560
218 D/DG360-60*7 360 420 YX3-4501-4 710
219 D/DG360-60*8 480 YX3-4502-4 800
220 D/DG360-60*9 540 YX3-4503-4 900
221 D/DG360-60*10 600 YX3-4504-4 1000
222 D/DG360-95*3 360 285 YX3-3556-4 400
223 D/DG360-95*4 380 YX3-4003-4 560
224 D/DG360-95*5 475 YX3-4501-4 710
225 D/DG360-95*6 570 YX3-4503-4 900
226 D/DG360-95*7 360 665 YX3-4504-4 1000
227 D/DG360-95*8 760 YX3-5001-4 1120
228 D/DG360-95*9 855 YX3-5003-4 1400
229 D/DG360-95*10 950 YX3-5007-4 1400
230 D/DG450-60*3 450 180 YX3-4001-4 355
231 D/DG450-60*4 240 YX3-4002-4 400
232 D/DG450-60*5 300 YX3-4004-4 500
233 D/DG450-60*6 360 YX3-4501-4 630
234 D/DG450-60*7 450 420 YX3-4502-4 710
235 D/DG450-60*8 480 YX3-4503-4 800
236 D/DG450-60*9 540 YX3-4504-4 900
237 D/DG450-60*10 600 YX3-5001-4 1000
238 D/DG450-95*3 450 285 YX3-4002-4 500
239 D/DG450-95*4 380 YX3-4501-4 710
240 D/DG450-95*5 475 YX3-4503-4 900
241 D/DG450-95*6 570 YX3-4504-4 1000
242 D/DG450-95*7 450 665 YX3-5002-4 1250
243 D/DG450-95*8 760 YX3-5003-4 1400
244 D/DG450-95*9 855 YX3-5601-4 1600
245 D/DG450-95*10 950 YX3-5602-4 1800
246 D/DG500-50*2 500 100 YX3-355M1-4 220
247 D/DG500-50*3 150 YX3-4001-4 355
248 D/DG500-50*4 200 YX3-4003-4 450
249 D/DG500-50*5 250 YX3-4005-4 560
250 D/DG500-50*6 500 300 YX3-4502-4 710
251 D/DG500-50*7 350 YX3-4503-4 800
252 D/DG500-50*8 400 YX3-4504-4 900
253 D/DG500-50*9 450 YX3-5001-4 1000
254 D/DG500-57*3 500 171 YX3-3555-4 355
255 D/DG500-57*4 228 YX3-4001-4 450
256 D/DG500-57*5 285 YX3-4004-4 630
257 D/DG500-57*6 342 YX3-4501-4 710
258 D/DG500-57*7 500 399 YX3-4502-4 800
259 D/DG500-57*8 456 YX3-4504-4 1000
260 D/DG500-57*9 513 YX3-5001-4 1120
261 D/DG500-57*10 570 YX3-5002-4 1250
262 D/DG640-80*3 640 240 YX3-4502-4 710
263 D/DG640-80*4 320 YX3-4504-4 900
264 D/DG640-80*5 400 YX3-5002-4 1120
265 D/DG640-80*6 480 YX3-5004-4 1400
266 D/DG640-80*7 640 560 YX3-5601-4 1600
267 D/DG640-80*8 640 YX3-5602-4 1800
268 D/DG640-80*9 720 YX3-5603-4 2000
269 D/DG640-80*10 800 YX3-6301-4 2240
270 D/DG720-60*3 720 180 YX3-4005-4 560
271 D/DG720-60*4 240 YX3-4502-4 710
272 D/DG720-60*5 300 YX3-4504-4 900
273 D/DG720-60*6 360 YX3-5002-4 1120
274 D/DG720-60*7 720 420 YX3-5003-4 1250
275 D/DG720-60*8 480 YX3-5004-4 1400
276 D/DG720-60*9 540 YX3-5601-4 1600
277 D/DG720-60*10 600 YX3-5602-4 1800



八、使用现场:

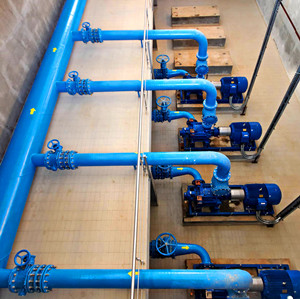

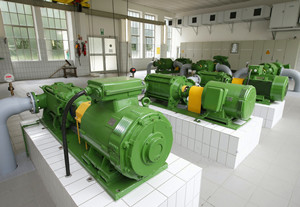

卧式多级离心泵安装图片卧式多级离心泵使用现场图片DG卧式多级离心泵安装现场图片


九、联系我们:

    公司名称:上海毅东泵业有限公司
    公司官网:http://www.shyidong.com
    公司电话:021-51860791
    企业 QQ:1951087218
    邮      箱:[email protected]
    业务手机:15317715120   18816403620
    地      址:上海市浦东新区万祥镇宏祥北路83弄
    如果您有毅东相关产品的需求,欢迎您及时致电、在线QQ/微信等方式与我们取得联系,我们将竭诚为您服务,让您采购更加合理高效的优质产品,上海毅东泵业期待与您长期合作,希望我们能够合作愉快!


注:1.本网页显示的泵图片、尺寸、标准、参数表等样本信息,都为上海毅东泵业有限公司所有,请勿转载,转载必究。
      2.由于编辑水平有限,以上信息仅作参考之用,错误和不妥之处在所难免,真诚希望您批评指正。
