TSWA型卧式多级离心泵
浏览量：3226
TSWA型卧式多级离心泵
一、产品概述:
TSWA型卧式多级离心泵是我司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93《多级离心泵型式与基本参数》的机械标准。TSWA型卧式多级离心泵由于采用了优秀的水力模型及低转速电机，因而具有运行平稳、高效节能、振动小、噪声低等优点。同时，易损件寿命成倍增长大六延长了泵的使用寿命。
TSWA型卧式多级离心泵全系列共有5个品种40个规格，使用性能范围为：流量Q=15～200m3/h，扬程H=17～300m，转速n=1450r/min。如果介质带有细小颗粒或具强腐蚀性超过现有的工作条件时，请在订货时说明，以便我们根据你们的需要提供更为可靠的产品。
二、适用范围:
TSWA型卧式多级离心泵主要材质均为铸铁材质，因此所输送介质应无强腐蚀性。广泛用于工业和城市给排水、高层建筑增压供水，园林喷灌、远距离送水、采暖、消防增压、浴室等冷暖水循环增压及设备配套等，尤其适用于饭店、宾馆、娱乐场所的制冷、空调给水等。
三、工作条件:
流 量：15-200m3/h；
扬 程：15-300m；
转 速：1450r/min；
口 径：φ50-φ150；
温度范围：0-80℃；
环境温度：≤40℃；
固体颗粒：≤2mm；
工作压力：≤3.0Mpa；
注：固体不溶物体积不超过单位体积0.1%，相对湿度应不超过95%；
四、型号意义:
150 TSWA × 8
150 - 泵吸入口直径(mm)
T - 透平式
S - 单级叶轮
W - 输送温度低于80℃的清水或类似于水的液体
A - 新一代产品
5 - 泵级数
五、产品特点:
1.水力模型先进，效率高，性能范围广。
2.结构紧凑、布置合理、外形美观。
3.泵进出口径相同，便于管路连接。
4.运行平稳，噪音低，寿命长。
5.密封可靠、无泄漏。

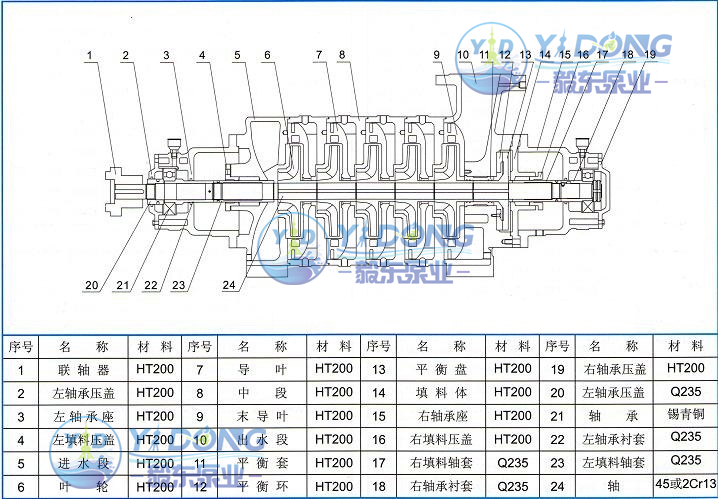

六、结构说明:【附结构设计图】
1.TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
2.TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3.TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
4.TSWA型卧式多级离心泵进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
5.TSWA型卧式多级离心泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
七、技术参数：
| 序号 | 型 号 | 级数 | 流量 | 扬程 | 转速 | 电机功率 |
| (m3/h) | (m) | (r/min) | (kw) | |||
| 1 | 50TSWA | 2 | 18 | 18.4 | 1450 | 2.2 |
| 3 | 18 | 27.6 | 1450 | 3 | ||
| 4 | 18 | 36.8 | 1450 | 4 | ||
| 5 | 18 | 46 | 1450 | 5.5 | ||
| 6 | 18 | 55.2 | 1450 | 5.5 | ||
| 7 | 18 | 64.4 | 1450 | 7.5 | ||
| 8 | 18 | 73.6 | 1450 | 7.5 | ||
| 9 | 18 | 82.8 | 1450 | 7.5 | ||
| 2 | 75TSWA | 2 | 36 | 23 | 1450 | 5.5 |
| 3 | 36 | 34.5 | 1450 | 7.5 | ||
| 4 | 36 | 46 | 1450 | 11 | ||
| 5 | 36 | 57.5 | 1450 | 11 | ||
| 6 | 36 | 69 | 1450 | 15 | ||
| 7 | 36 | 80.5 | 1450 | 15 | ||
| 8 | 36 | 90 | 1450 | 18.5 | ||
| 9 | 36 | 103.5 | 1450 | 18.5 | ||
| 3 | 100TSWA | 2 | 69 | 31.2 | 1450 | 11 |
| 3 | 69 | 46.8 | 1450 | 15 | ||
| 4 | 69 | 62.4 | 1450 | 22 | ||
| 5 | 69 | 78 | 1450 | 30 | ||
| 6 | 69 | 93.6 | 1450 | 30 | ||
| 7 | 69 | 109.2 | 1450 | 37 | ||
| 8 | 69 | 124.8 | 1450 | 45 | ||
| 9 | 69 | 140.4 | 1450 | 45 | ||
| 4 | 125TSWA | 2 | 90 | 43.2 | 1450 | 22 |
| 3 | 90 | 64.8 | 1450 | 30 | ||
| 4 | 90 | 86.4 | 1450 | 45 | ||
| 5 | 90 | 108 | 1450 | 55 | ||
| 6 | 90 | 129.6 | 1450 | 75 | ||
| 7 | 90 | 151.2 | 1450 | 75 | ||
| 8 | 90 | 172.8 | 1450 | 90 | ||
| 9 | 90 | 194.4 | 1450 | 90 | ||
| 5 | 150TSWA | 2 | 155 | 60 | 1450 | 45 |
| 3 | 155 | 90 | 1450 | 75 | ||
| 4 | 155 | 120 | 1450 | 90 | ||
| 5 | 155 | 150 | 1450 | 110 | ||
| 6 | 155 | 180 | 1450 | 135 | ||
| 7 | 155 | 210 | 1450 | 155 | ||
| 8 | 155 | 240 | 1450 | 180 | ||
| 9 | 155 | 270 | 1450 | 180 |
八、维护保养：
1．进水管路必须高度密封、不能漏水、漏气；
2．禁止泵在汽蚀状态下长期运行；
3．禁止泵在大流量工况运行时.电机超电流长期运行；
4．定时检査泵运行中的电机电流值.尽置使泵在设廿工况范围内运行；
5．泵在运行中应有专人看管以免发生意外；
6．泵每运行500小时应对轴承迸行加油；
7．泵逬行长期运行后，由于机械磨损，使机组矂声及振动增大，应停车检査，必要时可更換易损件及轴承，机组大修期一般为一年。
8．TSWA型卧式多级离心泵在运行出现故障时，可按后表提供的方法排除，若不能排除时，切不要随意拆卸机组，请及时与我厂维修部门或特约维修点联系。
