ZX型自吸泵(清水)

浏览量:453

一、产品概述:
    ZX型自吸泵(清水)是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路不需安装底阀,工作前只需保证泵体内储有定量引液即可。装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农药、苗圃、果园、茶园的良好机具.可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的最理想配套泵种。因此简化了管路系统,又改善了劳动条件,无故障工作时间长,维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较,排量大、性能高。
    ZX型自吸泵(清水)均由科技人员联合国内水泵专家选用国内优秀水力模型,在一般泵的基础上进行巧妙组合设计而成,同时根据、介质等不同,派生出适用热水、高温介质、酸性、碱性、及其他腐蚀性介质的自吸泵。该产品具有噪音低、高效节能、性能可靠等特点。且可根据用户需求配备防爆电机。


二、适用范围:
    1.ZX型自吸泵(清水)适用于城市环保、石 油、冶金、机械、化纤、食品、能源、交通、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却、工业部门城市给水、亦可用于农业排灌、喷灌等。
    2.装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
    3.适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度、含固量可达30%以下)。不同液体可采用不同材质。分别于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02。
    4.可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的最理想配套泵种。
    5.ZX型自吸泵(清水)在工农业生产、如排涝、抢险救助,救火中作为应急泵使用效能更为突出。
    6.适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。


三、工作条件:
    流  量:3~550m3/h
    扬  程:10~80m
    环境温度≤40℃
    液体温度≤80℃
    液体密度≤1.24×103kg/m3;
    1.介质PH值铸铁泵为6-9,不锈钢ZXP型自吸泵为1-14。
    2.ZX型自吸泵(清水)供输送清水或粘度小于5°E,温度低于80℃物理及化学性质类似清水的其它液体。


四、型号意义:
        150 ZX L P B 160 - 80
    150 - 吸入口直径(mm)
    ZX - 自吸泵(清水)
    L - 直联式
    P - 材质为不锈钢(304、316、316L)
    B - 配防爆电机
    160 - 流量(m3/h)
    80 - 扬程(m)


五、效果展示:

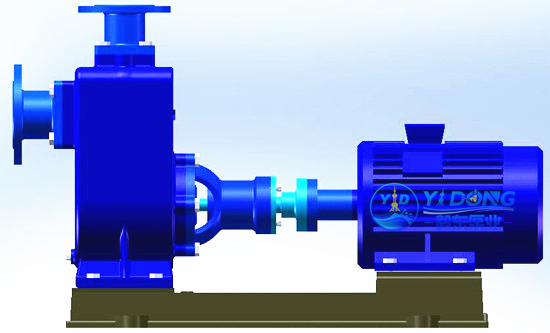

ZX自吸泵图片

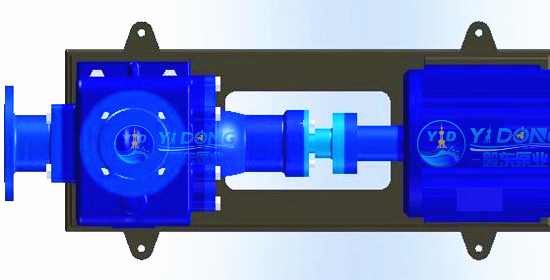

ZX自吸离心泵图片

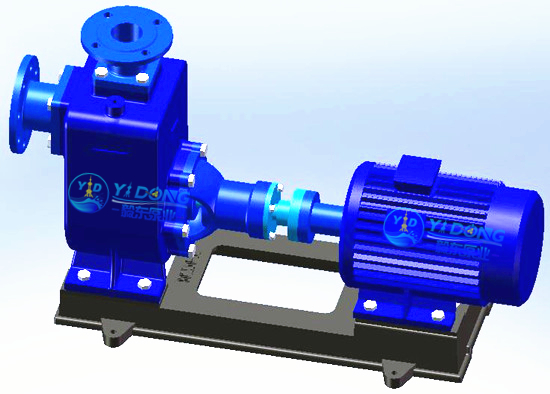

ZX型自吸泵图片

不锈钢自吸泵图片

六、产品特点:
    1.ZX型自吸泵具有自吸功能,管路中不需要安装底阀,工作前只需保证泵体内储有定量引液即可具有“一次引流、终身自吸"功能。
    2.ZX型自吸泵具有结构紧凑、使用简便、运行平稳、维护容易等特点。


七、工作原理:
    ZX型自吸泵(清水)采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸人室所存的液体及吸人管路中的空气一起吸人,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸人管路中吸人的气体再次混合,在高速旋转叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,吸人管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投人正常作业。


八、结构说明:(附结构设计图)

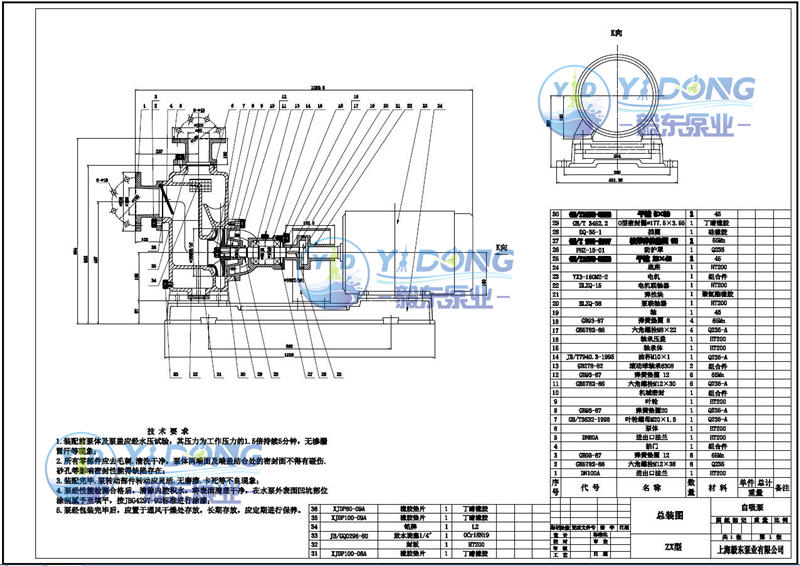

ZX型自吸泵结构图



九、技术参数:

序号 规 格 型   口径
mm
流量
m3/h
扬程
m
功率
kw
转速
r/min
自吸高度
m
1 25ZX3.2-20 25 3.2 20 1.1 2900 6.5
2 25ZX3.2-32 25 3.2 32 1.5 2900 6.5
3 32ZX3.2-20 32 3.2 20 1.1 2900 6.5
4 32ZX3.2-32 32 3.2 32 1.5 2900 6.5
5 32ZX3.2-50 32 3.2 50 3 2900 6.5
6 40ZX6.3-20 40 6.3 20 1.5 2900 6.5
7 40ZX6.3-32 40 6.3 32 2.2 2900 6.5
8 40ZX10-40 40 10 40 4 2900 6.5
9 40ZX6.3-50 40 6.3 50 4 2900 6.5
10 50ZX15-12 50 15 12 1.5 2900 6.5
11 50ZX18-20 50 18 20 2.2 2900 6.5
12 50ZX12.5-32 50 12.5 32 3 2900 6.5
13 50ZX12.5-40 50 12.5 40 4 2900 6.5
14 50ZX20-30 50 20 30 4 2900 6.5
15 50ZX14-35 50 14 35 4 2900 6.5
16 50ZX10-40 50 10 40 4 2900 6.5
17 50ZX12.5-50 50 12.5 50 5.5 2900 6.5
18 50ZX15-60 50 15 60 7.5 2900 6.5
19 50ZX20-75 50 20 75 11 2900 6.5
20 65ZX30-15 65 30 15 3 2900 6.5
21 65ZX25-32 65 25 32 5.5 2900 6
22 65ZX25-50 65 25 50 7.5 2900 6
23 65ZX25-70 65 25 70 15 2900 6
24 80ZX35-13 80 35 13 3 2900 6
25 80ZX43-17 80 43 17 4 2900 6
26 80ZX40-22 80 40 22 5.5 2900 6
27 80ZX50-20 80 50 20 5.5 2900 6
28 80ZX50-25 80 50 25 7.5 2900 6
29 80ZX50-32 80 50 32 7.5 2900 6
30 80ZX50-40 80 50 40 11 2900 6
31 80ZX50-50 80 50 50 15 2900 6
32 80ZX60-55 80 60 55 18.5 2900 6
33 80ZX60-70 80 60 70 22 2900 6
34 100ZX80-20 100 80 20 11 2900 6
35 100ZX100-20 100 100 20 11 2900 6
36 100ZX100-32 100 100 32 15 2900 6
37 100ZX100-40 100 100 40 18.5 2900 6
38 100ZX100-50 100 100 50 22 2900 6
39 100ZX100-65 100 100 65 30 2900 6
40 100ZX70-75 100 70 75 30 2900 6
41 150ZX180-28 150 180 28 30 2900 6
42 150ZX170-55 150 170 55 45 2900 5
43 150ZX170-65 150 170 65 55 2900 5
44 150ZX160-80 150 160 80 55 2900 5
45 200ZX400-32 200 400 32 55 1450 5
46 200ZX280-63 200 280 63 90 1450 5
47 200ZX350-65 200 350 65 110 1450 5
48 250ZX550-32 250 550 32 75 1450 5
49 250ZX400-50 250 400 50 90 1450 5
51 250ZX450-55 250 450 55 110 1450 5
52 300ZX600-32 300 600 32 90 1450 5
53 300ZX500-50 300 500 50 110 1450 5
54 300ZX550-55 300 550 55 132 1450 5

十、使用检查:
    1.检查泵底座、联轴器、轴承等连接部位的紧固件有否松动?如有松动应固紧。
    2.用手转动联轴器是否有卡带或异声等现象?
    3.打开泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
    4.接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)
    5.开机工作,观察ZX型自吸泵运行是否正常?若有异常现象,应找出原因,加以排除。

ZX型自吸泵安装图片ZX自吸离心泵使用图片ZX自吸泵现场图片
