一、产品概述:
    SZB型水环式真空泵是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，无腐蚀性气体最高真空度可达85%，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。 由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。
    SZB型水环式真空泵是悬壁式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水，不含固体颗粒的气体，最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域，特别适合寺做大型水泵引水用。

二、适用范围:
    SZB型水环式真空泵广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域，特别适合于大型水泵引水用。

三、工作原理:
    SZB型水环式真空泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。叶轮被偏心的安装在泵体中，当叶轮旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大，压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。

四、型号意义:
        S ZB - 8
    S - 水环式
    ZB - 真空泵
    8 - 抽气量除10（m3/min）

五、产品特点:
    1.结构简单，制造精度要求不高，容易加工。
    2.结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。
    3.压缩气体基本上是等温的，即压缩气体过程温度变化很小。
    4.由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。
    5.吸气均匀，工作平稳可靠，操作简单，维修方便。

六、结构说明:（附结构设计图）

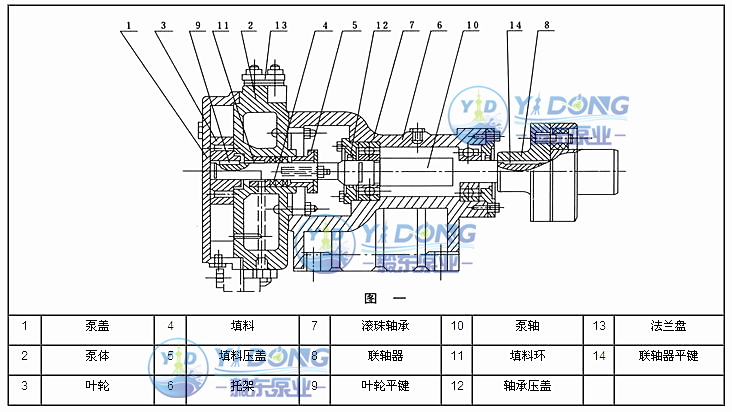

    SZB型水环式真空泵结构如图一所示、工作室由泵体、泵盖构成，上有进排气口，下有放水螺塞，泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖，内装填料密封，泵体侧面的螺丝孔为补充水环消耗用水。 由铸铁制成叶轮，有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键与轴联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架内的两个滚珠轴承上，右端有弹性联轴器和电机直接联接。托架用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。

七、技术参数：

八、注意事项：
    1.SZB型水环式真空泵真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
    2.SZB型水环式真空泵表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
    3.SZB型水环式真空泵表内性能偏差不超过5%
