SZ型水环式真空泵

浏览量:2384

一、产品概述:
    SZ型水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩是等温的,所以在压缩和抽吸易燃、易爆气体时,不易发生危险,所以其应用更加广泛。工作真空范围为-0.03 - -0.08MPa。
  SZ型水环式真空泵有SZ-1、SZ-2、 SZ-3及 SZ-4四种规格,泵所形成的最大真空度分别在86-95%之间。SZ-1及 SZ-2所能形成的最大压力为1.0~1.4公斤/厘米2,SZ-3及SZ-4在所配电动机功率容许下的最大压力为1.5公斤/厘米2,若增加电动机功率,最大压力为2.1公斤/厘米2。


二、适用范围:
    SZ型水环式真空泵被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。


三、工作原理:
    SZ型水环式真空泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它属于变容式真空泵。叶轮被偏心的安装在泵体中,当叶轮旋转时,进入水环泵泵体的水被叶轮抛向四周,由于离心力的作用,水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触。此时,叶轮轮毂与水环之间形成了一个月牙形空间,而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时,小腔的容积逐渐由小变大,压强不断的降低,且与吸排气盘上的吸气口相通,当小腔空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进小腔,此时正处于吸气过程。当吸气完成时与吸气口隔绝,从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面,小腔的容积正逐渐减小,压力不断地增大,此时正处于压缩过程,当压缩的气体提前达到排气压力时,从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ,而与排气口相通的小腔的容积进一步地减小压强进一步的升高,当气体的压强大于排气压强时,被压缩的气体从排气口被排出,在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的。


四、型号意义:
        SZ - 4
    S - 水环式
    Z - 真空泵
    4 - 泵的序号


五、产品特点:
    1.结构简单,制造精度要求不高,容易加工。
    2.结构紧凑,泵的转数较高,一般可与电动机直联,无须减速装置。故用小的结构尺寸,可以获得大的排气量,占地面积也小。
    3.压缩气体基本上是等温的,即压缩气体过程温度变化很小。
    4.由于泵腔内没有金属磨擦表面,无须对泵内进行润滑,而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。
    5.吸气均匀,工作平稳可靠,操作简单,维修方便。

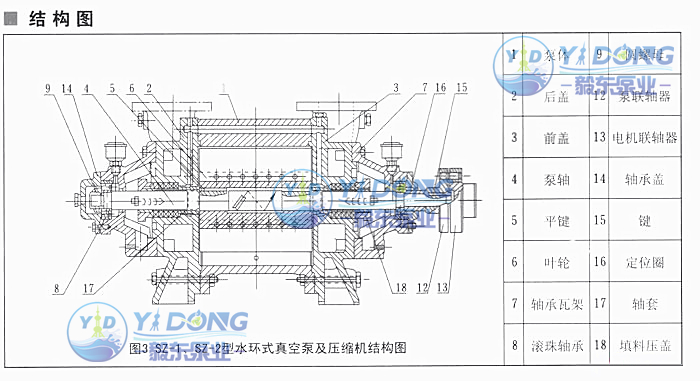

六、结构说明:(附结构设计图)



    SZ型水环式真空泵,叶轮偏心地装在泵体内,起动时向泵内注入一定高度的水,因此当叶片轮旋转时,水受离心力的作用而在泵体壁上形成-旋转水环,水环上部内表面与轮毂相切,沿箭头主向旋转,在前半转的过程中,水环内表面逐渐与轮毂脱离,SZ型水环式真空泵因此在叶轮叶片间形成空间并逐渐扩大,这样就在吸气口吸入空气;在后半转的过程中,水环的内表面渐渐与轮毂靠近,叶片间的空间容积随着缩小,叶片间的空气因此被压缩而排出。如此叶轮每转动一周,叶片间的空间容积改变一次,每个叶片间的水好像活塞一样往复一次,SZ水环式真空泵就连续不断地抽吸气体。
  由于在工作中,水会发热,同时一部分水会和气体一起被排走,因此SZ型水环式真空泵在工作中,泵中必须不断地供给冷水,以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。当SZ型水环式真空泵排出的气体是废气时候,在排气一端接有一水箱,废气和所带的一部分水排入水箱后,气体再由水箱的出管跑掉,而水就落入水箱的底部经回水管再回到泵内使用,如果循环时间长了便会发热,这时需从水箱的供水处供给一定的冷水。以冷却和补充泵内消耗的水。
  当SZ型水环式真空泵排出的气体是废气的时候,在排气一端接有一水箱,废水和所带的一部分水箱后,气体再由水箱的出管跑掉,而水就落入水箱的底部经回水管再回到泵内使用,如果水循环时间长了便会发热,这时需从水箱的供水处供给一定的冷水。当压缩机用时则在排气一端要接上一气水分离器,带水的气体进入分离器时便自动分开,气体山分离器的出口送到需要的地方去,而热水则经过自动的开关放出。(压缩气体时容易发热,水由泵处出来后便成了热水),SZ型水环式真空泵在分防离器的底部也要不断地供给冷水补充被放走的热水,同时起冷却作用。


七、技术参数:

序号 型号 真空最大吸气量(m3/min) 压缩机最大排气量(m3/min) 电机功率 泵转速 水耗量 最大真空度 最大
压力
泵重
(整机)
当真空度为 当压力为 (MPa) (Kw)
0% 40% 60% 80% 90% 0 0.1 0.1 0.1 0.2 真空泵 压缩机 (r.p.m) (L/min) (%) (MPa) (Kg)
1 SZ-1 1.5 0.64 0.4 0.12 - 1.5 1 - - - 4 5.5 1440 10 84 0.12 310
2 SZ-2 3.4 1.65 0.95 0.25 - 3.4 2.6 2 1.5 - 7.5 11 1450 30 87 0.14 380
3 SZ-3 11.5 6.8 3.6 1.5 0.5 11.5 9.2 8.5 7.5 3.5 22 37 970 70 92 0.17 1300
4 SZ-4 27 17.6 11 3 1 27 26 20 16 9.5 70 80 730 100 93 0.21 1500

八、注意事项:
    1.SZ型水环式真空泵真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ,叶轮与侧盖的间隙大小而变化,叶轮与侧盖的间隙大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小
    2.SZ型水环式真空泵表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa
    3.SZ型水环式真空泵表内性能偏差不超过5%
