一、产品概述:
    2SK型两级水环式真空泵和2SK-P1型两级水环式真空泵—大气喷射泵机组是我司根据行业标准JB/I7255-94《水环式真空泵和水环压缩机型式与基本参数》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。机组是由两级水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。2SK型两级水环式真空泵相当于2台SK系列水环真空泵串联使用。因SK型水环式真空泵只能达到-700mmHg的极限真空度，为达到较高真空及高真空下的较大抽气速率，20世纪80年代国内开发了2SK型水环式真空泵。
    2SK－P1型两级水环式真空泵－大气喷射泵机组主要工作在绝压10~50mmHg下，但其在高真空区效率较低，如需长期运行可选用罗茨水环真空机组，如此可获得高真空区抽气最佳效率。

二、适用范围:
    2SK型两级水环式真空泵用来抽吸空气或其它不溶于水，不含固体颗粒、无腐蚀性的气体，以便在密闭容器中获得较高真空。最适宜于轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。随着2BV及2BE1型新一代节能型产品的出现，2SK型两级水环式真空泵将逐渐被取代。

三、工作条件:
    2SK型两级水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。SK－P1型两级水环式真空泵－大气喷射泵机组适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。工作真空范围为-0.03---0.08MPa。

四、型号意义:
        2 S K - 6 P1
    2 - 两级
    S - 水环式
    K - 真空泵
    6 - 最大气量（m3/min）
    P1 - 配一级大气喷射器

五、工作原理：
    2SK型两级水环式真空泵叶轮偏心地装在泵体内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转液环。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管，经月牙形吸气孔不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。
    2SK－P1型两级水环式真空泵是一种射流泵，其工作原理简述如下：由于2SK型水环式真空泵的作用，被抽容器形成一定的予真空，当接近该泵的极限真空时，接通大气泵，此时，外界大气（或有压力气体）与进气管的压力差很大，在此压差的作用下，大气（或有气体）急剧被抽进吸入管道，经过大气泵的喷嘴，气流速度进一步增加，因而压力迅速降低，以致形成喷嘴内较高真空（显然高于泵的极限真空），继续将被抽系统的气体吸入泵内。

六、产品特点:
    2SK型两级水环式真空泵具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
    2SK型两级水环式真空泵比较单级水环真空泵而言，具有真空度高、在高真空区抽速大等特点；
    2SK型两级水环式真空泵应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；
    2SK型两级水环式真空泵主要用水作为工作介质，维护费用低，可以在较为恶劣的环境下工作。

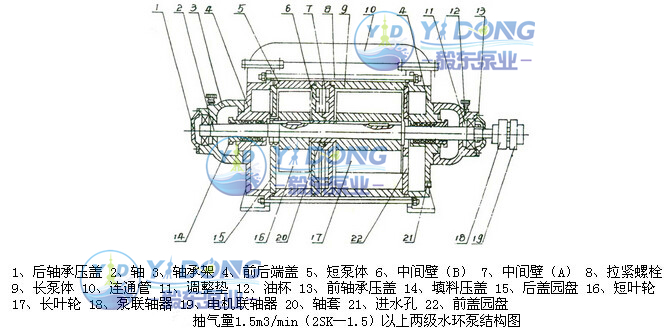

七、结构说明:（附结构设计图）

    2SK型两级水环式真空泵抽气量1.5m3/min以上的结构是由长短两叶轮和用键固定在轴上，两叶轮中间用轴套定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器与电机轴相联，使之与电机一起以同样转速转动，长叶轮、长泵体和吸入部分组成高真空级，短泵体、短叶轮和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）和中间壁（B）隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。
    2SK型两级水环式真空泵两端的密封采用油浸石棉盘根或机械密封。高真空级的一端有进水孔，补充水由此进入高真空级的长泵体内，低真空级的补充水是由高真空级排出的。（2SK-12、2SK-20、2SK-30低真空级的补充水也从供水管供入一部分，但要通过阀来调节其量的大小）。高、低真空级是由拉紧螺栓而牢固地连接在一起。
　　2SK－P1型两级水环式真空泵的大气喷射泵是由进气管、喷嘴、大气阀体和扩压器组成。

八、技术参数：

九、使用维护：
    （一）2SK型两级水环式真空泵起动：起动前，特别是长期停车的泵必须用手转动联轴器数转（2SK-0.4/0.8可转动电机风扇）确认转子能自由转动才行。2SK-12、2SK-20、2SK-30起动前应将泵体内的水全部放掉，方可起动。
    2SK型两级水环式真空泵的起动可按以下顺序：
    1.2SK型两级水环式真空泵关闭进气管路上的闸阀（用户自装，图上未画出）；
    2.开动电动机（此时应注意电机的正反转）；
    3.打开供水管路上的闸阀，供水量逐渐增加，至供水量符合规定要求为止；
    4.当泵达到极限真空时，打开进气管种上的闸阀，泵开始正常工作；
    5.调整填料压盖，使水成滴往处滴为好，真空泵的极限真空下工作时，由于2SK型水环式真空泵内产生物理作用而发生爆炸时，但功率消耗并不增大，如发现随着功率增加而产生的爆炸声，说明泵已发生故障，此时应立即停车检查。
    2SK－P1型两级水环式真空泵一大气泵机组的起动：
    首先按以上顺序将两级水真空泵起动，若大气泵直接安装在两级泵的吸气口上，大气泵可自行工作，此时机组到达极限真空时的时间稍长一些。若大气泵用电磁阀启闭时，在接近两级泵的极限真真时接通大气泵，机组即开始工作。
    （二）2SK型两级水环式真空泵停车：单独使用2SK型两级水环式真空泵时，停车按以下顺序：
    1.关闭进气管路上的闸阀。
    2.关闭供水管路上的闸阀，停水后，不应立即停泵，就使泵继续转1-2分钟，排出部分工作液。
    3.关闭电动机。
    4.如果停车时间超过一天，须将泵体底部的螺塞打开，将水放净。
    2SK－P1型两级水环式真空泵-大气泵机组的停车：
    1.若大气泵直接安装在两级水环泵进气法兰上，可按2SK型两级水环式真空泵的停车顺序，操纵停车。
    2.若大气泵用旁通管路上2SK型两级水环式真空泵连接，并开电磁阀启闭，可先停止大气泵，再使两级泵停车。
    （三）2SK型两级水环式真空泵的维护：
    1.2SK型两级水环式真空泵应定期的压紧填料，如填料因磨损而不能保证所需要的密封时应换新填料，填料不能压得过紧，正常压紧的填料允许水成滴漏出。但量不得太多，应用油浸石棉绳做填料。
    2.2SK型两级水环式真空泵滚珠轴承应有良好的工作条件，其工作温度不得高出周围温度35℃，但实测的温度值不应大于70℃，轴承室内整个空间的2/3用黄油装满，正常工作的轴承，每年应装油3-4次，每年至少清洗轴承一次，并将润滑油全部更换。
