YDQF型大流量轻便式防汛抢险泵

浏览量:2743

一、产品概述:
    本公司YDQF型大流量轻便式防汛抢险泵的叶轮和流道是由国内水利专家专门定制,结合国内防汛抢险实际使用的需求而自行研发而成的新一代大流量轻便式防汛抢险泵类产品,整泵配有高速永磁同步电机作为动力源,泵体、叶轮采用不锈钢精密铸造,泵轴也是采用高强度不锈钢材质,出线头橡胶护套外加不锈钢弹簧防护,同时并配有方便快捷的螺纹接口和快速接头及扣卡箍,方便拆卸外接水带。YDQF型大流量轻便式防汛抢险泵具有流量大、体积小、效率高、重量轻、便于移动、安全可靠、还具有耐磨、耐腐、耐用等特点。
    本公司YDQF型大流量轻便式防汛抢险泵配套的专用控制柜具有远程控制系统,能够通过手机3G/4G网络,实现电脑和手机的远程控制,实现数据远程传送,远程控制开机关机,远程控制泵的运行转速等的操作。专用控制柜有一控一和一控二的两种控制方式,具有过热、过流、过载自动保护等功能,控制柜防等级IP44,插头和插用防水的三相四线制标配,确保用得安全,可靠,放心。


二、适用范围:
    1、电源为三相交流380V,波动范围0.1,频率50HZ;
    2、介质温度不超过50度,PH值在5.5-8.5范围内;
    3、介质中含固体杂质的体积不超过1%,颗粒的大小不大于10mm,重度为1.0-1.3kg/dm3;
    4、在运行过程YDQF型大流量轻便式防汛抢险泵电机电流不得超过电机的额定电流。
    5、YDQF型大流量轻便式防汛抢险泵建议在额定的流量扬程下使用,可确保电机不会过载。
    6、YDQF型大流量轻便式防汛抢险泵因具有流量大、体积小、效率高、重量轻、便于移动、安全可靠,可广泛应用在市政给排水、防汛抗旱应急排水抢险、排涝及灌溉等场合。


三、工作条件:
    流 量:120-1200m3/h;
    扬 程:5-40m;
    功 率:5.5-45KW;
    口 径:100-300mm;
    转 速:3000-5000r/min;
    PH 值:在 5.5-8.5范围内;
    介质温度:5-50℃;


四、型号意义:
        8 YDQF 500 - 8 - 22 (P)
    8 -------- 出口直径 (英寸);
    YD ------- 上海“毅东”牌;
    QF ------- 大流量轻便式防汛抢险泵;
    500 ------ 额定流量 (m3/h);
    8 -------- 额定扬程 (m);
    22 ------- 电机额定功率 (KW) ;
    P--------- 表示不锈钢材质(无字母表示铸铝材质);


五、产品特点:
    1、YDQF型大流量轻便式防汛抢险泵采用整体不锈钢或铝合金的材质,不仅具有流量大、体积小、效率高、重量轻、方便移动、安全可靠、还具有耐磨、耐腐、耐用等特点;
    2、YDQF型大流量轻便式防汛抢险泵在结构上更加紧凑,便于维修,可以潜入各种水环境中运行而不必担心堵塞,对基础设施要求简单,可实施远程救援;
    3、YDQF型大流量轻便式防汛抢险泵采用高速永磁电机比同功率潜水泵的重量减少了75%左右,体积减少了70%左右;
    4、YDQF型大流量轻便式防汛抢险泵设有手提装置,遇突发情况时能快速手提至各种复杂工况的地点,不仅重量轻而且噪声低;
    5、YDQF型大流量轻便式防汛抢险泵出水部分采用快装接头连接,可与水带快速连接,便于快速应急防洪抢险的工作;
    6、YDQF型大流量轻便式防汛抢险泵采用本公司配备全自动安全控制柜,对泵的漏水、漏电、过载及超温等进行监控,保证泵运行以人生安全;
    7、YDQF型大流量轻便式防汛抢险泵在规定的使用流量、扬程范围内使用,可确保电机运行不过载。

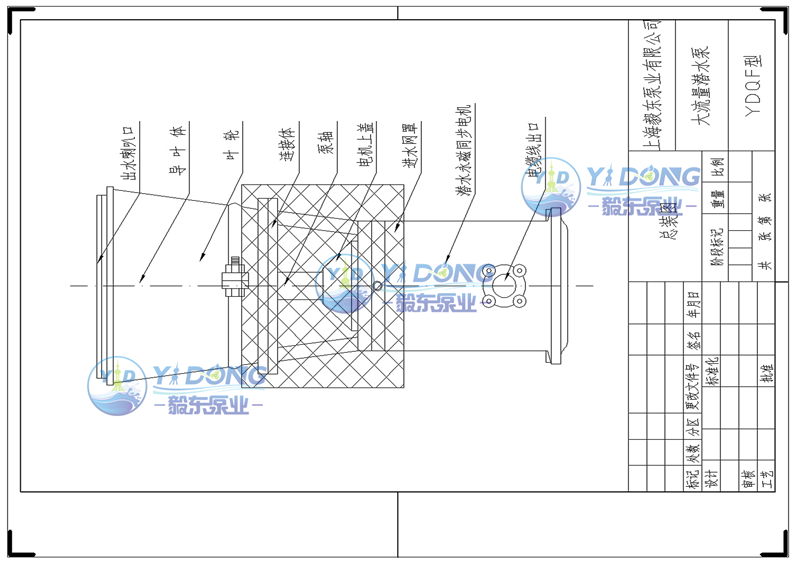

六、结构说明:(附结构设计图)


    1、YDQF型大流量轻便式防汛抢险泵的导叶体采用不锈钢或铝合金制造,流道光滑、无瑕疵,采用空间导叶式,所有过流部分无锐角,使流速和流向变化平衡,通道的断面足够大,以保证所要求粒径的杂物都能过叶轮。导叶体有足够的厚度承受所有的负荷,包括静压试验压力以及连续工作压力。试验压力为0.2Mpa,历时5分钟而无泄漏现象,在规定的试验压力下,泵的任一部分不会变形或出现变形的迹象以及其它缺陷。
    2、YDQF型大流量轻便式防汛抢险泵的叶轮采用计算机CFD优化设计的水力模型,大通道、无堵塞,确保用户设计点的流量、扬程在高效率点运行。叶轮与密封圈间的配合合理,间隙均匀,叶轮在装配前进行动静平衡试验,其不平衡量在其允许范围内,平衡精度不低于G6.3级。叶轮用键牢固地固定在轴上。
    3、YDQF型大流量轻便式防汛抢险泵的泵轴采用不锈钢,水泵与电机为一根共同轴,机电一体,没有中间联轴器,泵轴与泵送的介质在构造上完全分开。电机轴伸尽量短,从设计上消除挠度,运行时振动小,延长机械密封和轴承使用寿命。
    4、YDQF型大流量轻便式防汛抢险泵的水泵轴承为进口轴承使用寿命200000小时以上,轴承能够承受所有轴向和径向负荷(包括向上抬机的轴向力),完全与泵送介质分开。所有轴承选用进口轴承。YDQF型大流量轻便式防汛抢险泵有轴向力平衡装置,可抵消大部分轴向推力,从而延长轴承使用寿命。合理的轴承配置、适当的配合、可靠的密封使得整机性能得到有效保障。
     5、YDQF型大流量轻便式防汛抢险泵的密封结合面为金属与金属表面配合接触密封,对于有水密封要求的接触面通过精密加工并设置材料为丁腈橡胶的O型密封圈,依靠金属加工面之间的压缩,而不需要施加特殊的压力,使O型圈受压并与密封槽周边接触从而达到密封的效果。电缆进线密封采用丁睛橡胶与电缆线一次压注成型,完全保证在水下有效的密封,密封组件的设计方便更换电缆。
    6、YDQF型大流量轻便式防汛抢险泵的电机采用变频潜水电机,适于3相、380V(三相四线)、频率可任意调节(0-227HZ),防护等级为IP68,绝缘等级为H级,符合GB755标准。


七、技术参数:


型 号 额定流量
(m3/h)
额定扬程
(m)
额定功率
(kW)
使用转速
(r/min)
泵高度
(mm)
出水口
(in)
泵净重
(Kg)
1 4YDQF100-15 100 15 7.5 3600 580 4 16
2 4YDQF100-20 100 20 11 4000 600 4 23
3 6YDQF150-6 150 6 4 4500 560 6 12
4 6YDQF200-6 200 6 5.5 5000 560 6 12
5 8YDQF140-20 140 20 15 3500 600 6 36
6 8YDQF150-2 150 25 18.5 3800 600 6 36
7 8YDQF180-25 180 25 22 4000 600 6 37
8 8YDQF330-6 330 6 15 3700 600 8 26
9 8YDQF350-7 350 7 18.5 3200 600 8 26
10 8YDQF400-6 400 6 11 3000 600 8 32
11 8YDQF400-7 400 7 13 3200 600 8 32
12 8YDQF400-9 400 9 18.5 3600 600 8 33
13 8YDQF470-7 470 7 15 3600 600 8 32
14 8YDQF500-8 500 8 22 3900 600 8 33
15 10YDQF600-6 600 6 22 3600 690 10 38
16 10YDQF600-10 600 10 37 3700 750 10 50
17 12YDQF800-8 800 8 30 3000 860 12 90
18 12YDQF1000-7 1000 7 37 3200 860 12 90
注:以上参数仅供参数,本公司可以根据客户的需求定做,谢谢!


八、维护保养:
    1、严禁YDQF型大流量轻便式防汛抢险泵脱水或离水运行,下水前必须再拧紧螺栓;
    2、运行前,必须检查YDQF型大流量轻便式防汛抢险泵电动机的相对地间绝缘电阻:≤660V,应≥50MΩ;并检查接地是否牢固可靠,且电阻≤4Ω;并检查接地情况,查看电缆表皮是否破裂等;
    3、YDQF型大流量轻便式防汛抢险泵运行累计达10000小时,应对YDQF型大流量轻便式防汛抢险泵进行一次维护保养;
    4、长期(超过3个月)不用时,应将其从水中提出,不要长期浸泡在水中;当气温较低时,需将YDQF型大流量轻便式防汛抢险泵提出,防止冰冻;
    5、备用YDQF型大流量轻便式防汛抢险泵在可能的情况下,应定期替换运行,以减少电机定子绕组受潮的机会。
    6、更换机油时,小心地拧开下端盖(电机下端)的堵头螺钉(油腔中可能有剩余压力,小心油的喷溅),用抽吸泵将油抽出,也可把泵放平,使泵中的油自然流出;
    7、机械密封的装拆:应在干净的状态下进行,装配介质用纯净的润滑油或洗涤液作为组装介质(应由专业机修人员进行)。
    8、当用户无法排除故障时,请与本公司联系,切不可盲目拆卸,以免造成不必要的损失。
