YDHL型轻型卧式多级离心泵
浏览量：2627
YDHL型轻型卧式多级离心泵
一、产品概述:
YDHL、YDHLF型为非自吸轻型卧式多级离心泵，采用了免修的机械密封。YDHL、YDHLF型轻型卧式多级离心泵的过流部件均采用不锈钢材料（304或316）制成，叶轮导叶采用不锈钢板冲压焊接制成，配加长轴电机，轴向入口和径向出口。具有高效率、低噪声耐轻度腐蚀及结构紧凑、外形美观、体积小、重量轻等特点。适用于稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
二、适用范围:
YDHL、YDHLF型轻型卧式多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。也适用于低粘度、中性、非爆炸性不含固体颗粒或纤维的液体，被输送的液体不能对泵的材料具有化学腐蚀性。如脱矿物质水、软水、净化系统、轻油等的循环和增压等。
YDHL、YDHLF型轻型卧式多级离心泵可用于以下工况：1.空调系统的循环；2.冷却系统；3.水处理（水的净化）；4.工业清洗系统；5.液体的输送 、循环和提升；6.热水和冷水；7.食品 、饮料、衣业等配料系统；
三、工作条件：
1、介质温度：常温型-15℃-70℃；热水型-15℃-105℃；
2、最高环境温度：+40°C；
3、介质酸碱度范围：PH5-9；
4、流量范围：0.5-28m3/h；
5、最大压力：10bar；
6、功率范围：0.37-7.5kW；
7、最大吸入压力受最大工作压力的限制；最小进口压力：参照NPSH曲线；
四、型号意义:
YD HL （F） 2 一 30 （D） （L） （R）
YD ----- 上海“毅东”牌；
HL ----- 轻型卧式多级离心泵；
F ------ 泵头为节段式结构；
2 ------ 额定流量 (m3/h)
30 ----- 级数 X10；
D ------ 单相220V，无字母表示三相；
L ------ 316L；无字母表示304材质；
R ------ 热水型；无字母表示常温型；
五、产品特点:
YDHL、YDHLF型轻型卧式多级离心泵具有结构紧凑，低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。

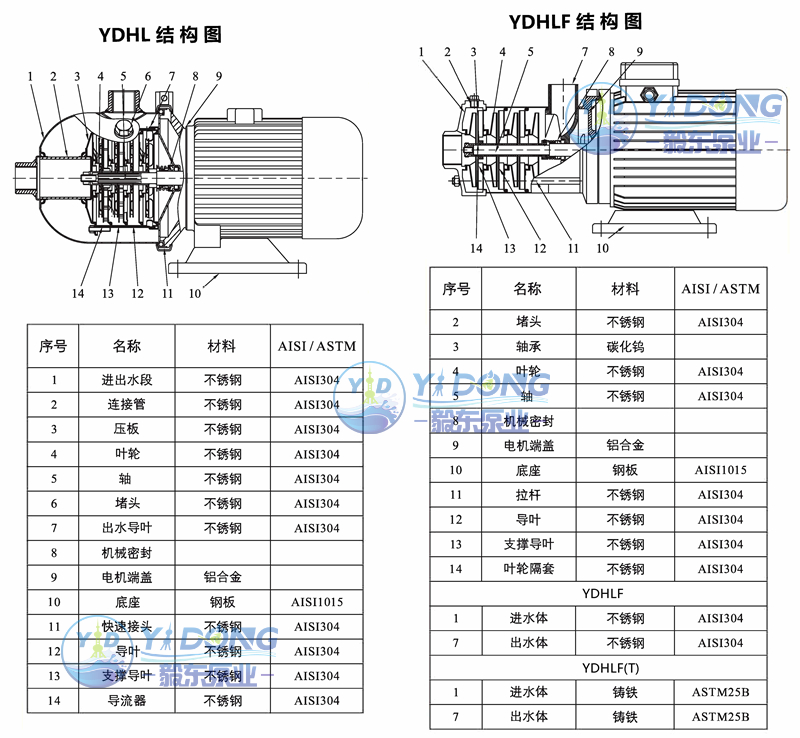

六、结构说明：【附结构图】
YDHL、YDHLF型轻型卧式多级离心泵为卧式，多级节段式，泵轴为电机轴的延伸体，泵进出口方向为轴向吸入，径向排出。
YDHL、YDHLF型轻型卧式多级离心泵由电机、密封座、导叶、叶轮、进出水段、泵轴、机械密封等主要零部件组成。YDHLF、YDHLFT泵有电机、进水体、出水体、导叶、叶轮、泵轴、机械密封等主要部件组成。
YDHL、YDHLF型轻型卧式多级离心泵关键零部件导叶、叶轮、进出水段、泵轴均采用不锈钢材料，YDHLFT泵的进、出水体采用铸铁件。
YDHL、YDHLF型轻型卧式多级离心泵用轴封为单端面机械密封，磨块为碳化硅／石墨，根据客户，需求也可采用其它材质的磨块。
YDHL、YDHLF型轻型卧式多级离心泵与管路联接的基本型式为符合GB7307管螺纹联接，泵结构见图。
七、技术参数：
|
序 号 |
型 号 | 流 量(m3/h) |
扬 程 (m) |
功 率 (KW) |
转 速(r/min) |
| 1 | YDHL2-20 | 2 | 14 | 0.37 | 2900 |
| 2 | YDHL2-30 | 2 | 21 | 0.55 | 2900 |
| 3 | YDHL2-40 | 2 | 28 | 0.55 | 2900 |
| 4 | YDHL2-50 | 2 | 35 | 0.55 | 2900 |
| 5 | YDHL2-60 | 2 | 42 | 0.75 | 2900 |
| 6 | YDHL4-20 | 4 | 15 | 0.55 | 2900 |
| 7 | YDHL4-30 | 4 | 22 | 0.75 | 2900 |
| 8 | YDHL4-40 | 4 | 30 | 0.75 | 2900 |
| 9 | YDHL8-10 | 8 | 8.5 | 0.75 | 2900 |
| 10 | YDHL8-20 | 8 | 17 | 0.75 | 2900 |
| 11 | YDHL8-30 | 8 | 25.5 | 1.1 | 2900 |
| 12 | YDHL8-40 | 8 | 34 | 1.5 | 2900 |
| 13 | YDHL8-50 | 8 | 42.5 | 2.2 | 2900 |
| 14 | YDHL12-10 | 12 | 9.5 | 0.75 | 2900 |
| 15 | YDHL12-20 | 12 | 19.5 | 1.2 | 2900 |
| 16 | YDHL12-30 | 12 | 29.5 | 1.8 | 2900 |
| 17 | YDHL12-40 | 12 | 39.5 | 2.4 | 2900 |
| 18 | YDHL12-50 | 12 | 50 | 3 | 2900 |
| 19 | YDHL16-10 | 16 | 10 | 1.1 | 2900 |
| 20 | YDHL16-20 | 16 | 21 | 2.2 | 2900 |
| 21 | YDHL16-30 | 16 | 32 | 3 | 2900 |
| 22 | YDHL20-10 | 20 | 9.5 | 1.1 | 2900 |
| 23 | YDHL20-20 | 20 | 21 | 2.2 | 2900 |
| 24 | YDHL20-30 | 20 | 33 | 4 | 2900 |
| 25 | YDHLF(T)2-20 | 2 | 14 | 0.37 | 2900 |
| 26 | YDHLF(T)2-30 | 2 | 21 | 0.55 | 2900 |
| 27 | YDHLF(T)2-40 | 2 | 28 | 0.55 | 2900 |
| 28 | YDHLF(T)2-50 | 2 | 35 | 0.55 | 2900 |
| 29 | YDHLF(T)2-60 | 2 | 42 | 0.75 | 2900 |
| 30 | YDHLF(T)4-20 | 4 | 15 | 0.55 | 2900 |
| 31 | YDHLF(T)4-30 | 4 | 22 | 0.55 | 2900 |
| 32 | YDHLF(T)4-40 | 4 | 30 | 0.75 | 2900 |
| 33 | YDHLF(T)4-50 | 4 | 38 | 1.1 | 2900 |
| 34 | YDHLF(T)4-60 | 4 | 45 | 1.1 | 2900 |
| 35 | YDHLF(T)8-10 | 8 | 8.5 | 0.75 | 2900 |
| 36 | YDHLF(T)8-20 | 8 | 17 | 0.75 | 2900 |
| 37 | YDHLF(T)8-30 | 8 | 25.5 | 1.1 | 2900 |
| 38 | YDHLF(T)8-40 | 8 | 34 | 1.5 | 2900 |
| 39 | YDHLF(T)8-50 | 8 | 42.5 | 2.2 | 2900 |
| 40 | YDHLF(T)12-10 | 12 | 9.5 | 0.75 | 2900 |
| 41 | YDHLF(T)12-20 | 12 | 19.5 | 1.2 | 2900 |
| 42 | YDHLF(T)12-30 | 12 | 29.5 | 1.8 | 2900 |
| 43 | YDHLF(T)12-40 | 12 | 39.5 | 2.4 | 2900 |
| 44 | YDHLF(T)12-50 | 12 | 50 | 3 | 2900 |
| 45 | YDHLF(T)16-10 | 16 | 10 | 1.1 | 2900 |
| 46 | YDHLF(T)16-20 | 16 | 21 | 2.2 | 2900 |
| 47 | YDHLF(T)16-30 | 16 | 32 | 3 | 2900 |
| 48 | YDHLF(T)16-40 | 16 | 43 | 4 | 2900 |
| 49 | YDHLF(T)20-10 | 20 | 9.5 | 1.1 | 2900 |
| 50 | YDHLF(T)20-20 | 20 | 21 | 2.2 | 2900 |
| 51 | YDHLF(T)20-30 | 20 | 33 | 4 | 2900 |
| 52 | YDHLF(T)20-40 | 20 | 44.5 | 4.4 | 2900 |
八、维护保养：
1、YDHL、YDHLF型轻型卧式多级离心泵必须充满水（或泵送液体）才能启动。
（1）在倒灌系统中给泵灌水：
关闭泵出口阀门，打开泵体上的放气螺堵，慢慢打开进水阀，直到稳定的水流涌出放气螺堵，然后拧紧放气螺堵。
（2）在液面低于泵的开式系统中给泵灌水：启动泵前，必须排出空气，使进水管和泵中充满水。
2、检查转动方向
合上电源，观察旋转方向（看风扇），正确的旋转方向是从电机端往泵端看，泵应该以逆时针方向转动。
3、启动YDHL、YDHLF型轻型卧式多级离心泵之前应检查：
（1）检查泵的固定是否牢固；
（2）泵是否充满水，液体能否自由通过；
（3）电网电压是否正确；
（4）转动方向是否正确；
（5）所有管道是否连接紧密，管路能否正常供水；
（6）进水管路上的阀门是否完全打开；
（7）出口阀门应在泵已经启动后慢慢打开；
（8）若安装了压力表，检查工作压力；
（9）所有正常运行所需的控制。如果泵由压力开关控制，检查、调整启动和断开压力。通过压力开关检查电机的满载电流应不超过最大允许电流。
4、控制YDHL、YDHLF型轻型卧式多级离心泵的运行：
（1）泵不能启动太频繁。建议每小时不超过100次启动；
（2）泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
（3）注意泵运行时有无杂音，发现异常应立即停机检查并及时排除。
5、防冻措施：YDHL、YDHLF型轻型卧式多级离心泵可以用在对水已采取了防冻措施的系统中。如果泵安装在易结冰的地方，必须加适址的防冻剂以免液体因结冰而损害泵。如果没有防冻剂，在有可能出现霜冻危险时泵应停机。泵停用时，必须排净泵和系统中的水。
6、YDHL、YDHLF型轻型卧式多级离心泵需定期下列检查：
（1）泵的工作和运行压力；
（2）可能的泄漏；
（3）电机可能的过热；
（4）取出和清洁／更换过滤网（如装有过滤网）；
（5）电机过载的断开时间；
（6）启动和关停的频率；
（7）所有的控制操作
如发现故障，按“常见故院及处理方法”检查系统。
（8）泵长期停用时，应清洗干净，妥善保管。
（9）泵在存放中应防止锈蚀和损坏。
