YDNS型新款水平中开双吸泵

浏览量:5426

一、产品概述:
    YDNS型水平中开双吸泵(最新款)是我司根据市场需要,在广泛吸收国内外同类产品先进技术基础上,自行研制开发的新一代中开式双吸离心泵。其显著特点是:型谱范围最广,优秀的水力模型性能好,结构新颖安全可靠,维护方便,使用寿命高。我司目前生产的YDNS型泵有46种型号,390个基本规格。泵通过使用原形叶轮和改型叶轮及其切割,型谱饱满宽广,使用效率高,在型谱性能范围内,可提供恰当满足用户所需要的任意流量扬程工作点的水泵。
    YDNS型水平中开双吸泵(最新款)经过我司精心制造和完善的质量控制,达到国内领先水平。本系列泵型符合ISO2548C,GB3216C,GB/T5657标准。(注:DN600以上的大口径水平中开双吸泵正在研发之中,可以根据订单生产。)


二、适用范围:
    YDNS型水平中开双吸泵(最新款)广泛适用于城市给排水,城镇供水;集中供热系统给排水;钢铁冶金企业、石化炼油厂、造纸厂、油田、热电厂、机场建设、化纤厂、纺织厂、糖厂、化工厂、电站的给排水;工厂、矿山的消防系统给水、空调系统供水;农田排涝灌溉及各种水利工程。


三、工作条件:
    流量范围:68-3975m3/h;
    扬程范围:6-230m;
    转速范围:990-2960r/min;
    配套功率:11-2800KW;
    电    压:380V;6000V;10000V;
    进出口径:150-600mm(法兰尺寸符合GB/T17241.6-1998)
    使用温度:液体最高温度≤80℃(~120℃);环境温度一般≤40℃;
    工作压力:≤2.5MPa;
    过流材质:铸铁,球铁,304,316,锡青铜,硅黄铜,合金等材质;


四、型号意义:
            YDNS 600 - 27 M (N) - A - F
    YDNS - 我司第三代水平中开双吸离心泵;
    600 - 泵进口直径(mm);
    27 - 叶轮名义比转速1/10;
    M - 原型叶轮,流道宽;
    N - 改型叶轮,流道窄;
    A - 叶轮切割一次,以此类推;
    F - 泵为反时针旋转;


五、产品特点:
    1.型谱范围最广,水力模型性能最好;
    2.结构紧凑,外形美观,稳定性好,便于安装。
    3.运行平稳,优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,泵壳内表面及叶轮表面极其光滑具有显著的抗气蚀性能和高效率。
    4.泵壳体为双蜗壳结构,大大降低径向力,减轻轴承受力,延长轴承使用寿命。
    5.轴承选用SKF及NSK轴承保证运行平稳,噪音低,使用寿命长。
    6.轴封选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
    7.更换材质后,可输送温度可达150℃及具有一定的腐蚀的介质。


六、型谱范围:




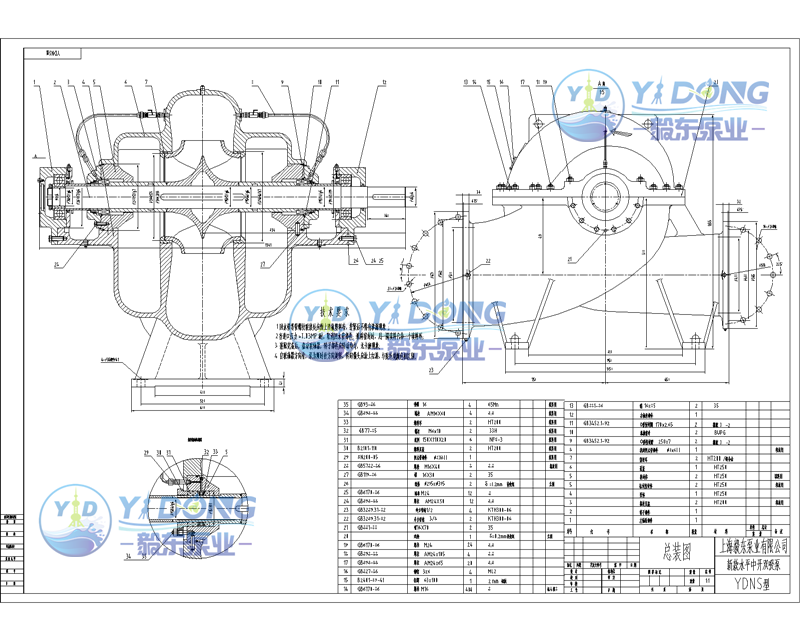

七、结构说明:  【附结构设计图】



八、效果展示:





九、技术参数:


规 格 型 号 流量
m3/h
扬程
m
功率
 kW
转速
r/min
1 YDNS150-4M-310 160 120 90 2960
2 A 152 108 75 2960
3 B 142 95 75 2960
4 C 131 83 55 2960
5 YDNS150-4N-310 131 116 75 2960
6 A 124 105 75 2960
7 B 117 92 55 2960
8 C 109 80 45 2960
9 YDNS150-6M-245 160 79 55 2960
10 A 147 66 45 2960
11 B 138 58 37 2960
12 C 131 53 37 2960
13 YDNS150-6N-245 136 76 45 2960
14 A 126 66 37 2960
15 B 115 55 30 2960
16 C 111 51 30 2960
17 YDNS150-7M-335 369 125 200 2960
18 A 356 115 160 2960
19 B 342 102 132 2960
20 C 316 90 110 2960
21 D 277 74 90 2960
22 YDNS150-7N-335 285 120 160 2960
23 A 265 103 110 2960
24 B 250 84 90 2960
25 C 234 69 75 2960
26 YDNS150-9M-210 160 51 37 2960
27 A 152 45 30 2960
28 B 136 36 22 2960
29 C 130 33 22 2960
30 YDNS150-9N-210 136 49 30 2960
31 A 124 41 22 2960
32 B 115 36 18.5 2960
33 C 110 32 18.5 2960
34 YDNS150-13M-170 160 30 22 2960
35 A 155 27 18.5 2960
36 B 144 24 15 2960
37 C 136 21 15 2960
38 YDNS150-13N-170 136 29 18.5 2960
39 A 126 25 15 2960
40 B 118 22 11 2960
41 C 115 21 11 2960
61 YDNS200-6M-280 280 95 132 2960
62 A 272 90 110 2960
63 B 256 80 90 2960
64 C 235 67 75 2960
65 YDNS200-6N-280 238 92 90 2960
66 A 219 78 75 2960
67 B 207 70 75 2960
68 C 200 64 55 2960
69 YDNS200-8M-305 530 111 220 2960
70 A 508 100 200 2960
71 B 485 88 160 2960
72 C 439 72 132 2960
73 D 392 57 110 2960
74 YDNS200-8N-305 480 100 185 2960
75 A 439 84 160 2960
76 B 401 70 110 2960
77 C 356 55 90 2960
78 YDNS200-9M-235 280 64 75 2960
79 A 266 57 75 2960
80 B 252 51 55 2960
81 C 238 46 45 2960
82 YDNS200-9N-235 238 62 75 2960
83 A 230 58 55 2960
84 B 214 50 45 2960
85 C 202 44 37 2960
86 YDNS200-12M-250 534 61 132 2960
87 A 497 53 110 2960
88 B 454 44 75 2960
89 C 425 35 75 2960
90 YDNS200-12N-250 473 61 110 2960
91 A 443 54 90 2960
92 B 410 45 75 2960
93 C 381 37 55 2960
94 YDNS200-13M-205 280 43 45 2960
95 A 258 36 37 2960
96 B 239 31 30 2960
97 C 227 28 30 2960
98 YDNS200-13N-205 238 42 37 2960
99 A 219 35 30 2960
100 B 209 32 30 2960
101 C 192 26 22 2960
102 YDNS200-19M-165 280 26 30 2960
103 A 269 23 30 2960
104 B 252 20 22 2960
105 C 238 18 18.5 2960
106 YDNS200-19N-165 238 25 30 2960
107 A 227 23 22 2960
108 B 214 20 18.5 2960
109 C 202 17 15 2960
110 YDNS250-4M-595 491 115 280 1480
111 A 485 100 220 1480
112 B 466 91 185 1480
113 C 432 79 160 1480
114 D 407 70 132 1480
115 YDNS250-4N-595 432 110 220 1480
116 A 412 97 185 1480
117 B 387 86 160 1480
118 C 362 75 132 1480
119 D 346 68 110 1480
120 YDNS250-6M-475 493 75 185 1480
121 A 485 66 160 1480
122 B 470 64 132 1480
123 C 441 56 110 1480
124 D 412 49 90 1480
125 E 383 42 75 1480
126 YDNS250-6N-475 432 75 160 1480
127 A 420 64 110 1480
128 B 399 59 110 1480
129 C 382 54 90 1480
130 D 357 47 75 1480
131 E 332 41 75 1480
132 YDNS250-9M-370 485 41 75 1480
133 A 461 37 75 1480
134 B 432 32 55 1480
135 C 403 27 45 1480
136 YDNS250-9N-370 412 39 75 1480
137 A 383 34 55 1480
138 B 354 29 45 1480
139 C 342 25 37 1480
140 YDNS250-13M-285 485 24 45 1480
141 A 456 22 37 1480
142 B 427 19 30 1480
143 C 398 17 30 1480
144 YDNS250-13N-285 412 23 37 1480
145 A 379 20 30 1480
146 B 362 18 30 1480
147 C 337 16 30 1480
148 YDNS250-19M-245 485 15 30 1480
149 A 461 14 30 1480
150 B 427 11 18.5 1480
151 C 412 11 18.5 1480
152 YDNS250-19N-245 412 14 22 1480
153 A 383 12 18.5 1480
154 B 362 11 18.5 1480
155 C 350 10 15 1480
164 YDNS300-4M-690 815 150 500 1480
165 A 790 140 450 1480
166 B 774 135 450 1480
167 C 735 121 400 1480
168 D 703 111 355 1480
169 E 664 99 315 1480
170 YDNS300-4N-690 685 143 450 1480
171 A 670 136 400 1480
172 B 644 125 355 1480
173 C 617 115 315 1480
174 D 590 105 280 1480
175 E 563 96 250 1480
176 YDNS300-6M-530 790 94 315 1480
177 A 758 86 280 1480
178 B 719 78 250 1480
179 C 679 69 220 1480
180 D 664 65 200 1480
181 YDNS300-6N-530 670 91 250 1480
182 A 644 84 250 1480
183 B 617 77 220 1480
184 C 563 64 185 1480
185 YDNS300-9M-445 790 60 185 1480
186 A 751 55 160 1480
187 B 687 46 132 1480
188 C 632 39 110 1480
189 YDNS300-9N-445 670 59 160 1480
190 A 630 52 132 1480
191 B 590 46 110 1480
192 C 536 38 90 1480
193 YDNS300-13M-350 790 34 110 1480
194 A 751 30 90 1480
195 B 711 27 75 1480
196 C 656 23 55 1480
197 YDNS300-13N-350 670 33 90 1480
198 A 644 30 75 1480
199 B 583 25 55 1480
200 C 556 23 55 1480
201 YDNS300-19M-285 790 20 55 1480
202 A 751 18 55 1480
203 B 711 16 45 1480
204 C 672 14 37 1480
205 YDNS300-19N-285 670 19 45 1480
206 A 637 16 37 1480
207 B 597 15 37 1480
208 C 570 14 37 1480
209 YDNS300-27M-255 790 13 37 1480
210 A 735 11 30 1480
211 B 703 10 30 1480
212 C 672 9 30 1480
213 YDNS300-27N-255 670 12 37 1480
214 A 637 11 30 1480
215 B 570 9 22 1480
224 YDNS350-6M-655 1260 126 710 1480
225 A 1222 120 630 1480
226 B 1172 110 560 1480
227 C 1121 103 500 1480
228 D 1046 88 400 1480
229 E 1021 85 400 1480
230 YDNS350-6N-655 1069 121 500 1480
231 A 1026 112 500 1480
232 B 984 102 450 1480
233 C 941 94 400 1480
234 D 865 79 315 1480
235 YDNS350-9M-505 1260 77 355 1480
236 A 1184 69 315 1480
237 B 1134 63 280 1480
238 C 1084 58 250 1480
239 D 1040 53 220 1480
240 YDNS350-9N-505 1069 74 315 1480
241 A 1016 66 250 1480
242 B 962 59 220 1480
243 C 940 56 200 1480
244 D 882 50 185 1480
245 YDNS350-13M-410 1260 46 220 1480
246 A 1210 42 185 1480
247 B 1109 35 160 1480
248 C 1033 31 132 1480
249 YDNS350-13N-410 1069 44 185 1480
250 A 1016 40 160 1480
251 B 952 35 132 1480
252 C 898 31 110 1480
253 YDNS350-19M-340 1260 28 132 1480
254 A 1210 25 110 1480
255 B 1121 21 90 1480
256 C 1071 20 90 1480
257 YDNS350-19N-340 1069 27 110 1480
258 A 1005 24 90 1480
259 B 930 21 75 1480
260 C 909 20 75 1480
261 YDNS350-27M-290 1260 17 75 1480
262 A 1184 15 75 1480
263 B 1109 13 55 1480
264 C 1071 12 55 1480
265 YDNS350-27N-290 1069 16 75 1480
266 A 984 14 55 1480
267 B 909 12 45 1480
286 YDNS400-9M-575 2018 94 710 1480
287 A 1872 77 560 1480
288 B 1792 63 450 1480
289 C 1742 51 355 1480
290 YDNS400-9N-585 1850 92 630 1480
291 A 1732 80 500 1480
292 B 1572 68 400 1480
293 C 1502 59 355 1480
294 D 1462 48 280 1480
295 YDNS400-13M-485 2025 59 450 1480
296 A 2018 52 400 1480
297 B 1914 45 315 1480
298 C 1804 37 250 1480
299 D 1694 28 185 1480
300 YDNS400-13N-485 1745 57 400 1480
301 A 1732 52 315 1480
302 B 1632 45 280 1480
303 C 1537 38 220 1480
304 D 1432 31 185 1480
305 YDNS400-19M-405 2018 32 220 1480
306 A 1968 27 200 1480
307 B 1918 22 160 1480
308 C 1868 16 110 1480
309 YDNS400-19N-405 1732 31 200 1480
310 A 1642 27 160 1480
311 B 1572 23 132 1480
312 C 1502 18 110 1480
313 YDNS500-18M-460 3170 48 560 1480
314 A 3060 39 450 1480
315 B 2990 32 355 1480
316 C 2890 25 280 1480
317 YDNS500-18N-460 2690 46 450 1480
318 A 2560 40 355 1480
319 B 2490 32 280 1480
320 C 2310 28 250 1480
321 YDNS500-6M-860 2020 100 800 990
322 A 1959 93 710 990
323 B 1858 84 630 990
324 C 1778 77 560 990
325 D 1656 67 450 990
326 YDNS500-6N-860 1714 95 630 990
327 A 1628 86 560 990
328 B 1560 79 500 990
329 C 1491 72 450 990
330 D 1406 64 400 990
331 YDNS500-9M-675 2020 60 450 990
332 A 1939 55 400 990
333 B 1858 50 355 990
334 C 1757 45 315 990
335 D 1656 40 280 990
336 YDNS500-9N-675 1714 58 355 990
337 A 1645 53 315 990
338 B 1560 47 280 990
339 C 1491 44 250 990
340 D 1457 42 250 990
341 YDNS500-13M-530 2020 36 280 990
342 A 1980 34 250 990
343 B 1899 31 220 990
344 C 1818 29 185 990
345 D 1757 27 185 990
346 E 1677 24 160 990
347 YDNS500-13N-530 1714 35 220 990
348 A 1628 31 185 990
349 B 1543 28 160 990
350 C 1423 24 132 990
351 YDNS500-19M-455 2020 23 185 990
352 A 1939 20 160 990
353 B 1818 18 132 990
354 C 1656 15 110 990
355 YDNS500-19N-455 1714 22 160 990
356 A 1594 19 132 990
357 B 1474 16 110 990
358 C 1406 15 90 990
359 YDNS500-28M-390 2020 14 110 990
360 A 1919 12 90 990
361 B 1798 10 75 990
362 C 1717 9 75 990
363 YDNS500-28N-390 1714 14 90 990
364 A 1645 12 75 990
365 B 1543 11 75 990
366 C 1457 10 55 990
377 YDNS600-9M-785 3170 76 900 990
378 A 3043 70 800 990
379 B 2885 63 710 990
380 C 2663 53 560 990
381 YDNS600-9N-785 2690 73 710 990
382 A 2636 63 630 990
383 B 2475 58 560 990
384 C 2340 54 500 990
385 D 2259 48 450 990
395 YDNS600-13M-635 3170 48 560 990
396 A 3107 46 500 990
397 B 2980 42 450 990
398 C 2853 38 400 990
399 D 2710 35 355 990
400 YDNS600-13N-635 2690 46 450 990
401 A 2582 43 400 990
402 B 2448 38 355 990
403 C 2300 34 315 990
404 YDNS600-19M-540 3170 32 355 990
405 A 3107 31 355 990
406 B 2980 29 315 990
407 C 2758 24 250 990
408 YDNS600-19N-540 2690 31 315 990
409 A 2582 29 280 990
410 B 2475 26 250 990
411 C 2340 24 220 990
412 YDNS600-27M-485 3170 22 250 990
413 A 3012 20 220 990
414 B 2853 18 200 990
415 C 2695 16 185 990
416 YDNS600-27N-485 2690 22 220 990
417 A 2582 20 200 990
418 B 2448 18 185 990
419 C 2286 16 160 990
420 YDNS700-27M-571 4700 24 400 990
421 A 4512 22 355 990
422 B 4332 20 315 990
423 C 4115 16 250 990
424 YDNS700-27N-570 4000 23 355 990
425 A 3840 20 280 990
426 B 3686 18 250 990
427 C 3539 16 220 990
