YDDG型立式多级管道离心泵

浏览量:767

一、产品概述:
    YDDG外筒不锈钢管道多级泵采用管道式结构外加不锈钢壳体结构安装方便,使得泵的进出口位于同一水平线上且口径相同,能像阀门一样安装在管路中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点,同时由于采用了优秀的水力模型和泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,所以它还具有高效节能、运行平稳、占地面积小,外形美观大方,应用范围广等优点,而且轴封采用耐磨机械密封,无泄露,使用寿命长。 转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的首先泵型,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。


二、适用范围:
    YDDG外筒不锈钢管道多级泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防增压稳压、锅炉给水和冷却水系统及各种冲洗液的输送等。


三、工作条件:
    流  量:2-160m3/h
    扬  程:5-200m
    转  速:2900r/min
    口  径:Φ25-Φ150
    温度范围:0-95℃
    工作压力:≤2.5Mpa


四、型号意义:
        150 YDDG 160 - 20 x 10
    150 – 泵进出口直径(mm)
    YDDG – 外筒不锈钢立式多级管道离心泵
    160 – 泵设计流量(m3/h)
    20 – 泵设计点单级扬程(m)
    10 – 级数


五、效果展示:

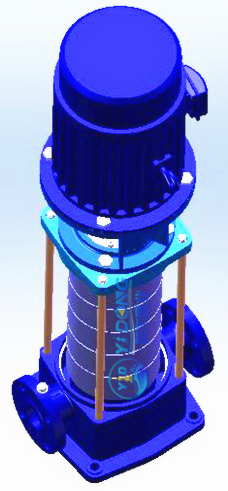

立式多级管道离心泵图片

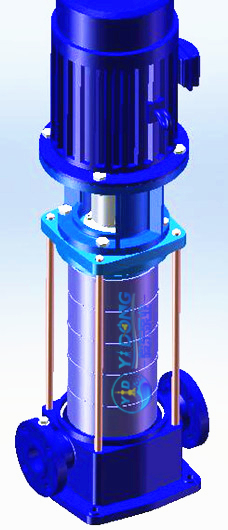

GDL立式多级管道离心泵图片

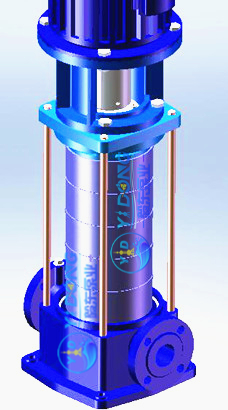

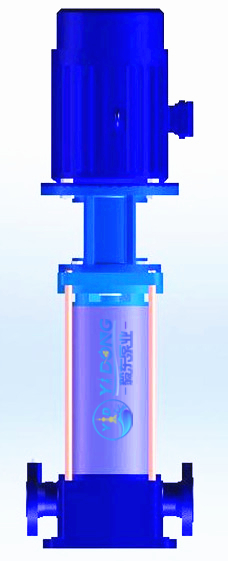

立式多级离心泵效果图

六、产品特点:
    1、YDDG型立式多级管道离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心,因而运行平稳、振动小、寿命长。
    2、立式多级管道离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。
    3、YDDG型立式多级管道离心泵电机外加防雨罩可直接置于室外使用,而无需建造泵房,大大节约基建投资。
    4、多级管道离心泵扬程可通过改变泵级数(叶轮数量)来满足不同要求,故适用范围广。
    5、立式管道离心泵轴封采用硬质合金机械密封,密封可靠,无泄漏,机械损失小。
    6、YDDG型立式多级管道离心泵高效节能,外形美观,是理想的更新换代产品。


七、结构说明:【附结构设计图】

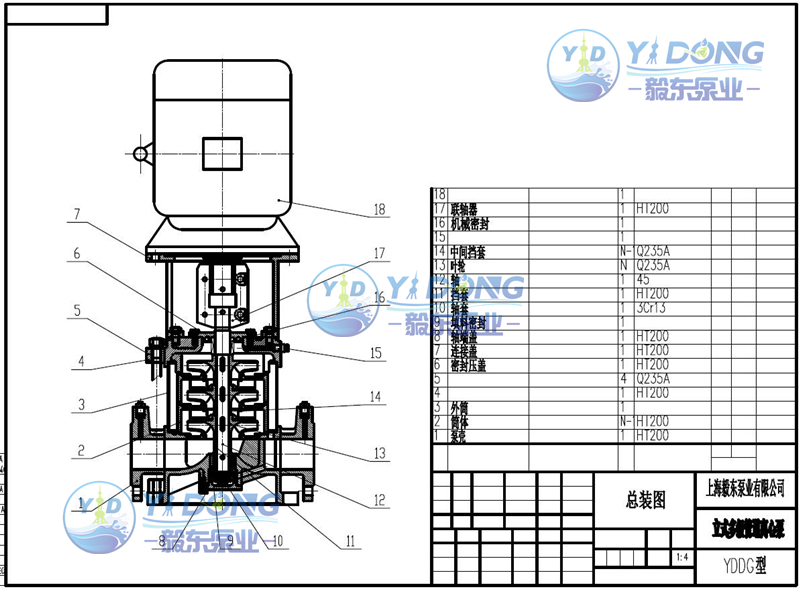

立式多级管道离心泵结构图



八、技术参数:

序号 型号 流量
m3/h
扬程
m
功率
KW
转速
r/min
1 25YDDG4-11×3 4 33 1.1 2900
2 25YDDG4-11×4 4 44 1.5 2900
3 25YDDG4-11×5 4 55 2.2 2900
4 25YDDG4-11×6 4 66 2.2 2900
5 25YDDG4-11×7 4 77 3 2900
6 25YDDG4-11×8 4 88 3 2900
7 25YDDG4-11×9 4 99 3 2900
8 25YDDG4-11×10 4 110 4 2900
9 25YDDG4-11×11 4 121 4 2900
10 25YDDG4-11×12 4 132 4 2900
11 25YDDG4-11×13 4 143 4 2900
12 25YDDG4-11×14 4 154 5.5 2900
13 25YDDG4-11×15 4 165 5.5 2900
14 40YDDG6-12×3 6 36 1.5 2900
15 40YDDG6-12×4 6 48 2.2 2900
16 40YDDG6-12×5 6 60 2.2 2900
17 40YDDG6-12×6 6 72 3 2900
18 40YDDG6-12×7 6 84 3 2900
19 40YDDG6-12×8 6 96 4 2900
20 40YDDG6-12×9 6 98 4 2900
21 40YDDG6-12×10 6 120 4 2900
22 40YDDG6-12×11 6 132 5.5 2900
23 40YDDG6-12×12 6 144 5.5 2900
24 40YDDG6-12X13 6 156 7.5 2900
25 40YDDG6-12X14 6 168 7.5 2900
26 40YDDG6-12X15 6 180 7.5 2900
27 50YDDG12-15×2 12 30 2.2 2900
28 50YDDG12-15×3 12 45 3 2900
29 50YDDG12-15×4 12 60 4 2900
30 50YDDG12-15×5 12 75 5.5 2900
31 50YDDG12-15×6 12 90 5.5 2900
32 50YDDG12-15×7 12 105 7.5 2900
33 50YDDG12-15×8 12 120 7.5 2900
34 50YDDG12-15×9 12 135 11 2900
35 50YDDG12-15×10 12 150 11 2900
36 50YDDG12-15×11 12 165 15 2900
37 50YDDG12-15×12 12 180 15 2900
38 50YDDG18-15×2 18 30 3 2900
39 50YDDG18-15×3 18 45 4 2900
40 50YDDG18-15×4 18 60 5.5 2900
41 50YDDG18-15×5 18 75 7.5 2900
42 50YDDG18-15×6 18 90 7.5 2900
43 50YDDG18-15×7 18 105 11 2900
44 50YDDG18-15×8 18 120 11 2900
45 50YDDG18-15×9 18 135 15 2900
46 50YDDG18-15×10 18 150 15 2900
47 50YDDG18-15×11 18 165 18.5 2900
48 50YDDG18-15×12 18 180 18.5 2900
49 65YDDG24-12×2 24 24 3 2900
50 65YDDG24-12×3 24 36 4 2900
51 65YDDG24-12×4 24 48 5.5 2900
52 65YDDG24-12×5 24 60 7.5 2900
53

65YDDG24-12×6

24 72 7.5 2900
54 65YDDG24-12×7 24 84 11 2900
55 65YDDG24-12×8 24 96 11 2900
56 65YDDG24-12×9 24 108 15 2900
57 65YDDG24-12×10 24 120 15 2900
58 65YDDG24-12×11 24 132 18.5 2900
59 65YDDG24-12×12 24 144 18.5 2900
60 80YDDG36-12×2 36 24 4 2900
61 80YDDG36-12×3 36 36 5.5 2900
62 80YDDG36-12×4 36 48 7.5 2900
63 80YDDG36-12×5 36 60 11 2900
64 80YDDG36-12×6 36 72 11 2900
65 80YDDG36-12×7 36 84 15 2900
66 80YDDG36-12×8 36 96 15 2900
67 80YDDG36-12×9 36 108 18.5 2900
68 80YDDG36-12×10 36 120 18.5 2900
69 80YDDG54-14×2 54 28 7.5 2900
70 80YDDG54-14×3 54 42 11 2900
71 80YDDG54-14×4 54 56 15 2900
72 80YDDG54-14×5 54 70 18.5 2900
73 80YDDG54-14×6 54 84 18.5 2900
74 80YDDG54-14×7 54 98 22 2900
75 80YDDG54-14×8 54 112 30 2900
76 80YDDG54-14×9 54 126 30 2900
77 80YDDG54-14×10 54 140 37 2900
78 100YDDG72-14×2 72 28 11 2900
79 100YDDG72-14×3 72 42 15 2900
80 100YDDG72-14×4 72 56 18.5 2900
81 100YDDG72-14×5 72 70 22 2900
82 100YDDG72-14×6 72 84 30 2900
83 100YDDG72-14×7 72 98 30 2900
84 100YDDG72-14×8 72 112 37 2900
85 100YDDG72-14×9 72 126 37 2900
86 100YDDG72-14×10 72 140 45 2900
87 100YDDG100-20×2 100 40 18.5 2900
88 100YDDG100-20×3 100 60 30 2900
89 100YDDG100-20×4 100 80 37 2900
90 100YDDG100-20×5 100 100 45 2900
91 100YDDG100-20×6 100 120 55 2900
92 100YDDG100-20×7 100 140 75 2900
93 100YDDG100-20×8 100 160 75 2900
94 100YDDG100-20×9 100 180 75 2900
95 100YDDG100-20×10 100 200 90 2900
96 125YDDG100-20×2 100 40 18.5 2900
97 125YDDG100-20×3 100 60 30 2900
98 125YDDG100-20×4 100 80 37 2900
99 125YDDG100-20×5 100 100 45 2900
100 125YDDG100-20×6 100 120 55 2900
101 125YDDG100-20×7 100 140 75 2900
102 125YDDG100-20×8 100 160 75 2900
103 125YDDG100-20×9 100 180 75 2900
104 125YDDG100-20×10 100 200 90 2900
105 150YDDGL160-20×2 160 40 30 2900
106 150YDDG160-20×3 160 60 37 2900
107 150YDDG160-20×4 160 80 55 2900
108 150YDDG160-20×5 160 100 75 2900
109 150YDDG160-20×6 160 120 75 2900
110 150YDDG160-20×7 160 140 90 2900
111 150YDDG160-20×8 160 160 110 2900
112 150YDDG160-20×9 160 180 110 2900
113 150YDDG160-20×10 160 200 132 2900
114 150YDDG160-25×2 160 50 37 2900
115 150YDDG160-25×3 160 75 55 2900
116 150YDDG160-25×4 160 100 75 2900
117 150YDDG160-25×5 160 125 90 2900
118 150YDDG160-25×6 160 150 110 2900
119 150YDDG160-25×7 160 175 110 2900
120 150YDDG160-25×8 160 200 132 2900


九、使用现场:

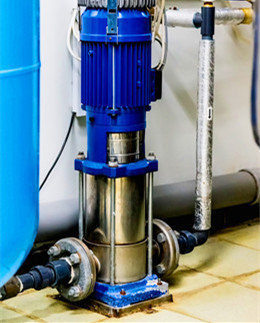

立式多级离心泵使用现场图片立式多级管道离心泵安装图片立式多级管道泵安装现场图片
