一、产品概述:
    ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本厂工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品相近水平。广泛应用于医药、食品、制碱、制药、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。
    ZCQ型自吸式磁力泵采用磁力耦合传动，不存在动密封点，因此既杜绝跑、冒、滴、漏现象，又有良好的自吸功能。ZCQ型自吸式磁力泵是自吸泵和磁力泵的完美组合，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水、自吸高度4米。
    ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的泄漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造及填充四氟制成，具有良好的耐腐性。

二、适用范围:
    ZCQ型自吸式磁力泵可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。

三、工作条件:
    流  量：50-1500L/min
    扬  程：12-50m
    功  率：0.37-22kW
    使用温度：-20～+120℃(根据用户需求可定制达到≤200℃)
    材  质:1Cr18Ni9Ti (可定制304.316.316L材质)

四、型号意义:
        Z CQ (P/B/G) 65 - 50 - 160
    Z - 自吸式
    CQ - 磁力驱动泵
    P - 不锈钢材质
    B - 防爆型
    G - 高温型
    65 - 泵进口直径mm
    50 - 泵出口直径mm
    160 - 叶轮名义直径mm

五、产品特点:
    1.ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。
    2.ZCQ型自吸式磁力泵既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水。
    3.ZCQ型自吸式磁力泵彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。

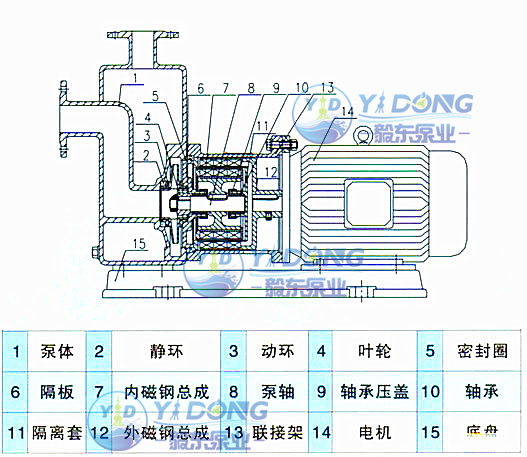

六、结构说明:（附结构设计图）

    ZCQ型自吸式磁力泵采用先进的外混式轴向回水泵体结构设计，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成（结构见示意图）。泵启动后，在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌形成气液混合物，混合物通过蜗壳进入气液分离室，随着流速降低，导致气水分离，空气由泵出液口排出，液体经回流孔返回泵腔内，经过多次循环，进液管道中的空气被逐渐排空，使泵腔内形成一定的真空度，低位槽中的液体在大气压的作用下流向泵进口，达到自吸的作用，这一系列的自吸过程是泵在刚启动的1至3分钟内自动完成，无需人工干预，当液体充满泵的进液管路与泵腔后泵组即自动进入正常运行状态。磁力自吸泵的驱动装置采用主动磁铁联轴器直接装在电机轴上，通过磁力偶合间接驱动转子组合上的叶轮旋转，泵腔全部封闭，完全无泄漏。

七、技术参数：

八、安装说明：
    1.开箱后检查泵铭牌，校对ZCQ型自吸式磁力泵产品主要参数是否与使用要求相符。
    2.ZCQ型自吸式磁力泵应水平安装，泵体不得承受管路重量。
    3.ZCQ型自吸式磁力泵与管路应保持良好的密封。
    4.泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象，各紧固体要牢固。
    5.拧开泵上方的加水螺栓，加入储液水少于泵体容积的三分这二，旋紧螺栓。
    6.接上电源试转一下，从电机端看，运转是否与泵转向标记一致。
    7.泵停止工作前，先关闭排出阀门，再关闭电源，最后关闭吸入管阀门。
